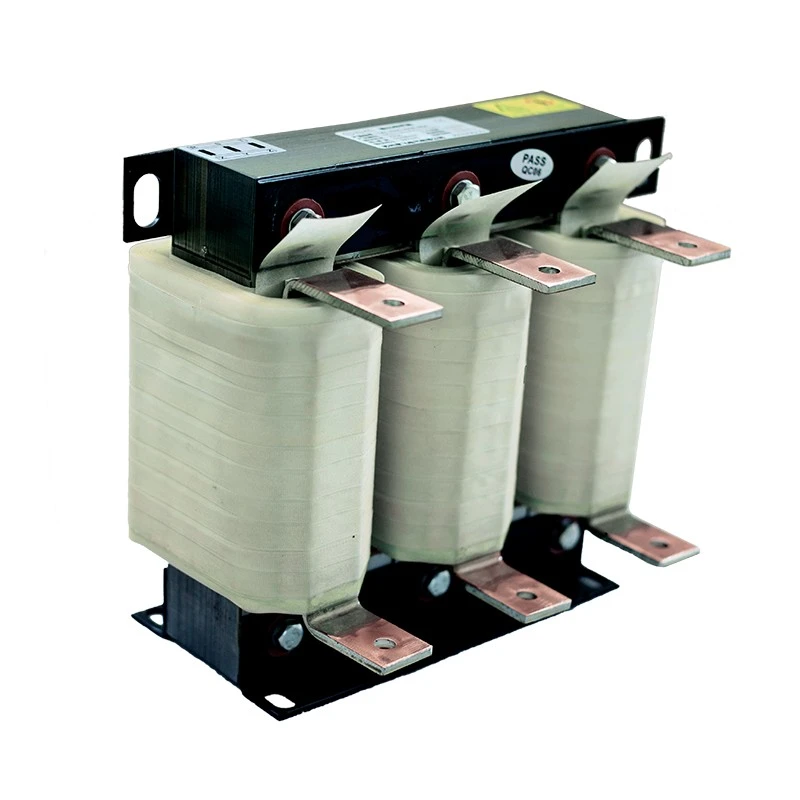

Input Line Reactor

စက်မှုပြောင်းလဲနိုင်သော ကြိမ်နှုန်းဒရိုက်ဗ်များ (VFD) များသည် ဗို့အားအတက်အကျများ၊ လျှပ်စစ်လှိုင်းများ နှင့် rectifier ဆားကစ်များမှ ထုတ်ပေးသော ဟာမိုနစ် အနှောင့်အယှက်များ အပါအဝင် ပါဝါအရည်အသွေးဆိုင်ရာ ပြဿနာများအတွက် အလွန်အကဲဆတ်ပါသည်။ ဒရိုက်အများအပြားသည် တူညီသောပါဝါစနစ်တွင် အလုပ်လုပ်သောအခါ၊ အလွန်အကျွံ ဟာမိုနစ်လျှပ်စီးကြောင်းနှင့် ဖြတ်သန်းမှုဆိုင်ရာ အနှောင့်အယှက်များသည် အင်ဗာတာ ချို့ယွင်းချက်များ၊ DC bus capacitor ပျက်စီးခြင်း၊ ပုံမှန်မဟုတ်သော အချက်ပေးသံများ သို့မဟုတ် မမျှော်လင့်ထားသော စနစ်များကို ပိတ်ခြင်းများအထိ ဖြစ်စေနိုင်သည်။

Dufew Electric Input Line Reactor solutions များကို AC power source နှင့် VFD input side အကြား အစီအရီ တပ်ဆင်ထားပါသည်။ ပါဝါဆားကစ်တွင် ထိန်းချုပ်ထားသော impedance ကိုပေါင်းထည့်ခြင်းဖြင့်၊ ဓာတ်ပေါင်းဖိုသည် ဟာမိုနီလျှပ်စီးကြောင်းကို ကန့်သတ်ပေးသည်၊ စတင်သည့် inrush လက်ရှိကို လျှော့ချပေးသည်၊ ဗို့အားတည်ငြိမ်မှုကို မြှင့်တင်ပေးပြီး အင်ဗာတာအစိတ်အပိုင်းများ၏ ဝန်ဆောင်မှုသက်တမ်းကို သက်တမ်းတိုးစေသည်။

ဓာတ်ပေါင်းဖိုသည် ဆုံးရှုံးမှုနည်းသော အအေးခံစီလီကွန်စတီးအူတိုင်များ၊ အပူချိန်မြင့်သော လျှပ်ကာပစ္စည်းများနှင့် စဉ်ဆက်မပြတ်စက်မှုအခြေအနေများအောက်တွင် ယုံကြည်စိတ်ချရသော လည်ပတ်မှုကို သေချာစေရန်အတွက် အကောင်းဆုံးသော အကွေ့အကောက်များကို အသုံးပြုထားသည်။ မြင့်မားသောလက်ရှိအသုံးချပရိုဂရမ်များအတွက်၊ ကျစ်လစ်သိပ်သည်းသောဒီဇိုင်း၊ ပိုမိုကောင်းမွန်သောအပူကိုစုပ်ယူနိုင်စေရန်နှင့် တည်ငြိမ်လျှပ်စစ်စွမ်းဆောင်မှုကိုရရှိရန် သတ္တုပြားအကွေ့အကောက်နည်းပညာကို ရရှိနိုင်ပါသည်။

Input Line Reactor ကို ဘာကြောင့် သုံးတာလဲ။

VFD ချို့ယွင်းချက်အများအပြားသည် အင်ဗာတာချို့ယွင်းချက်များထက် ပါဝါအရည်အသွေးညံ့ဖျင်းခြင်းကြောင့် ဖြစ်ရသည်။ Input Line Reactor တပ်ဆင်ခြင်းသည် Drive စနစ်များကို လျှပ်စစ်ဆိုင်ရာ အနှောင့်အယှက်များမှ ကာကွယ်ပေးပြီး စက်ကိရိယာများ၏ အလုံးစုံ ယုံကြည်စိတ်ချရမှုကို တိုးတက်စေသည်။

ဖြေရှင်းလေ့ရှိသော ပြဿနာများမှာ-

- VFD စတင်စဉ်အတွင်း မြင့်မားသော သွင်းအားလျှပ်စစ်လှိုင်းများ

- diode rectification ကြောင့် ဖြစ်ပေါ်လာသော သဟဇာတညစ်ညမ်းမှု

- သုံးဆင့်ဗို့အားမညီမျှခြင်း။

- မကြာခဏအင်ဗာတာ-ဗို့အားကျော်နှိုးဆော်သံ

- DC bus capacitor နှင့် rectifier တံတားပျက်စီးခြင်း။

- များစွာသော VFD စနစ်များအကြား အနှောင့်အယှက်များ

အဓိက အားသာချက်များ

1. ထိရောက်သော Harmonic Current လျှော့ချရေး

Dufew Input Line Reactor သည် VFD rectifier ဆားကစ်များမှ ထုတ်ပေးသော ဟာမိုနီလျှပ်စီးကြောင်းကို လျှော့ချပေးပြီး စက်မှုစွမ်းအင်ကွန်ရက်သို့ ဟာမိုနီတုံ့ပြန်မှုကို လျှော့ချပေးသည်။

၎င်းသည် လှိုင်းပုံသဏ္ဍာန်ပုံမမှန်ခြင်းကို လျှော့ချခြင်း၊ VFD စနစ်များစွာ၏ လိုက်ဖက်ညီမှုကို မြှင့်တင်ပေးပြီး ပါဝါအချက်အချာ ပြုပြင်ခြင်း ကာပတ်စီတာများနှင့် အထိခိုက်မခံသော ထိန်းချုပ်ကိရိယာများအတွက် ပိုမိုကောင်းမွန်သော ကာကွယ်မှုပေးခြင်းဖြင့် ပါဝါအရည်အသွေးကို မြှင့်တင်ပေးပါသည်။

2. ပိုမိုကောင်းမွန်သော ဗို့အားတည်ငြိမ်မှုနှင့် ရေလှိုင်းကာကွယ်ရေး

VFD စတင်ချိန်တွင်၊ အရှိန်မြှင့်ခြင်း သို့မဟုတ် ရုတ်တရက် ဝန်ပြောင်းလဲမှုများအတွင်း လျှပ်စစ်လှိုင်းများနှင့် လက်ရှိအတက်အကျများသည် စနစ်တည်ငြိမ်မှုကို ထိခိုက်စေနိုင်သည်။

ဓာတ်ပေါင်းဖိုသည် startup inrush current ကို လျှော့ချရန်၊ ဖြတ်လတ်သော သက်ရောက်မှု current ကို ကန့်သတ်ရန်၊ အင်ဗာတာ rectifier အစိတ်အပိုင်းများကို ကာကွယ်ရန်နှင့် ပိုမိုကောင်းမွန်သော စနစ်၏ ယုံကြည်စိတ်ချရမှုအတွက် DC bus over-voltage အန္တရာယ်များကို လျှော့ချပေးသည်။

3. စက်မှုအဆင့်အပူနှင့်လျှပ်ကာဒီဇိုင်း

Dufew ဓာတ်ပေါင်းဖိုများကို ဆုံးရှုံးမှုနည်းသော အအေးခံဆီလီကွန်စတီးအူတိုင်များ၊ Class F လျှပ်ကာပစ္စည်းများ၊ ဖုန်စုပ်စက်များ၊ ဖုန်စုပ်စက်များ နှင့် အပူချိန်မြင့်မားသော ကုသခြင်းနည်းပညာများ အပါအဝင် ယုံကြည်စိတ်ချရသော ပစ္စည်းများနှင့် ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်မှု လုပ်ငန်းစဉ်များဖြင့် ထုတ်လုပ်ထားသည်။

ကြေးနီ သို့မဟုတ် အလူမီနီယမ် အကွေ့အကောက် ရွေးချယ်မှုများသည် မတူညီသော လျှောက်လွှာလိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော သံလိုက်ဖွဲ့စည်းပုံသည် ရေရှည်လုပ်ဆောင်မှုအတွင်း တုန်ခါမှု၊ ဆူညံမှုနှင့် အပူချိန်မြင့်တက်မှုကို လျှော့ချပေးသည်။

4. Flexible Customized Solutions

ပရော်ဖက်ရှင်နယ်စက်မှုလုပ်ငန်းသုံး ပါဝါအစိတ်အပိုင်းထုတ်လုပ်သူအနေဖြင့် Dufew သည် မတူညီသောလျှောက်လွှာလိုအပ်ချက်များနှင့် လည်ပတ်မှုအခြေအနေများအပေါ်အခြေခံ၍ စိတ်ကြိုက်ဓာတ်ပေါင်းဖိုဖြေရှင်းချက်များကို ပံ့ပိုးပေးပါသည်။

စိတ်ကြိုက်ရွေးချယ်စရာများ ပါဝင်သည်-

- အဆင့်သတ်မှတ်ဗို့အားနှင့်အဆင့်သတ်မှတ်ထားသောလက်ရှိ

- ဗို့အားကျဆင်းမှုနှင့် VFD ပါဝါအဆင့်သတ်မှတ်ချက်

- တပ်ဆင်မှုအတိုင်းအတာနှင့်လည်ပတ်မှုပတ်ဝန်းကျင်

- အကွေ့အကောက်များသောပစ္စည်း

ရရှိနိုင်သောဖွဲ့စည်းပုံများပါဝင်သည်-

- IP00 ပွင့်လင်းဖွဲ့စည်းပုံ

- IP20 ကာကွယ်ထားသော အကာအရံ

- ဒေါင်လိုက် သို့မဟုတ် အလျားလိုက် တပ်ဆင်ခြင်း။

- ကြေးနီအကွေ့အကောက်များ သို့မဟုတ် အလူမီနီယမ်အကွေ့အကောက်များ

ရိုးရိုးအပလီကေးရှင်းများ

Dufew Input Line Reactor solutions များကို ပါဝါအရည်အသွေး၊ အင်ဗာတာ အကာအကွယ်နှင့် တည်ငြိမ်လျှပ်စစ်စွမ်းဆောင်မှု လိုအပ်သော စက်မှုလုပ်ငန်းသုံး အပလီကေးရှင်းများတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။

ပုံမှန်အပလီကေးရှင်းများတွင်-

- Variable Frequency Drive (VFD) စနစ်များနှင့် စက်မှုမော်တာ ထိန်းချုပ်ရေးဗီဒိုများ

- Servo drive စနစ်များ၊ ဓာတ်လှေကားများနှင့် lifting ပစ္စည်းများ

- တောင်းဆိုနေသောဝန်အခြေအနေများအောက်တွင် ကရိန်းများနှင့် ဆိပ်ကမ်းစက်ပစ္စည်းများ လည်ပတ်ခြင်း။

- ယုံကြည်စိတ်ချရသော စဉ်ဆက်မပြတ်လည်ပတ်မှု လိုအပ်သော ကြိတ်စက်များ၊ ပန့်များနှင့် ပန်ကာများ

- Injection molding machines နှင့် industrial automation equipment များ

- မြင့်မားသော ဓာတ်အား အရည်အသွေး လိုအပ်ချက်များဖြင့် ပြန်လည်ပြည့်ဖြိုးမြဲ စွမ်းအင်ပြောင်းလဲခြင်း စနစ်များ

အကြံပြုထားသည့် တပ်ဆင်မှုအခြေအနေများ

Input Line Reactor သည် အောက်ပါအပလီကေးရှင်းများအတွက် အကြံပြုထားသည်။

မော်ဒယ် ရှင်းလင်းချက်

Dufew မော်ဒယ်နံပါတ်များသည် ဗို့အားအဆင့်၊ အဆင့်အမျိုးအစား၊ ဓာတ်ပေါင်းဖိုအမျိုးအစား၊ ဗို့အားကျဆင်းမှု၊ အဆင့်သတ်မှတ်ထားသော လက်ရှိ၊ core တည်ဆောက်ပုံ၊ တပ်ဆင်မှုနည်းလမ်းနှင့် အကွေ့အကောက်များဆိုင်ရာ အချက်အလက်များကို ပေးပါသည်။

ဥပမာ- CAL-4312-0250-EISA

2% ဗို့အားကျဆင်းမှုနှင့်အတူ 380V သုံးဆင့်အဝင်လိုင်း ဓာတ်ပေါင်းဖို၊ 250A အဆင့်သတ်မှတ်ထားသော လက်ရှိ၊ EI ပင်မဖွဲ့စည်းပုံ၊ ဒေါင်လိုက်တပ်ဆင်မှုနှင့် အလူမီနီယံအကွေ့အကောက်များ။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

ထုတ်လုပ်မှု အရည်အသွေးနှင့် ယုံကြည်စိတ်ချရမှု

Dufew Electric သည် စက်မှုလုပ်ငန်းသုံး ပါဝါအစိတ်အပိုင်းများ ထုတ်လုပ်မှုတွင် အထူးပြုပြီး ကမ္ဘာလုံးဆိုင်ရာ သုံးစွဲသူများအတွက် စိတ်ကြိုက်ဓာတ်ပေါင်းဖိုဖြေရှင်းချက်များကို ပံ့ပိုးပေးပါသည်။

ကျွန်ုပ်တို့၏ အရည်အသွေးထိန်းချုပ်မှုလုပ်ငန်းစဉ်တွင်-

- ISO အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်

- CE လက်မှတ်ရ ထုတ်ကုန်များ

- လျှပ်စစ်စွမ်းဆောင်ရည်စမ်းသပ်ခြင်း။

- လျှပ်ကာခံနိုင်ရည်စမ်းသပ်ခြင်း။

- မြင့်မားသောဗို့အားစမ်းသပ်မှုကိုခံနိုင်ရည်ရှိသည်။

- အပူချိန်မြင့်တက်စမ်းသပ်ခြင်း။

- ဆူညံသံစစ်ဆေးခြင်း။

တပ်ဆင်ပြီးနောက် ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်ကို သေချာစေရန် ပို့ဆောင်ခြင်းမပြုမီ ဝယ်ယူသူ၏ သတ်မှတ်ချက်များအတိုင်း ဓာတ်ပေါင်းဖိုတစ်ခုစီကို စစ်ဆေးပါသည်။

ထုပ်ပိုးခြင်းနှင့် သယ်ယူပို့ဆောင်ရေး

စက်မှုဓာတ်ပေါင်းဖိုများသည် ၎င်းတို့၏အလေးချိန်နှင့် လျှပ်စစ်ဖွဲ့စည်းပုံကြောင့် ပရော်ဖက်ရှင်နယ်ထုပ်ပိုးမှုကာကွယ်မှု လိုအပ်ပါသည်။

Dufew ပေးသည်-

- အစိုဓာတ်ခံထုပ်ပိုးမှု

- သစ်သားအိတ်အတွင်းတွင် Shock ခံနိုင်ရည်ရှိသောပြုပြင်ခြင်း။

- ထုတ်ကုန်အရွယ်အစားနှင့် အလေးချိန်ပေါ်မူတည်၍ စိတ်ကြိုက်ထုပ်ပိုးခြင်း။

- ပို့ကုန်-စံသယ်ယူပို့ဆောင်ရေးဖြေရှင်းချက်

သယ်ယူပို့ဆောင်ရေး ရွေးချယ်စရာများ-

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- Input Line Reactor ကို မည်သည့်နေရာတွင် တပ်ဆင်သင့်သနည်း။

AC power supply နှင့် VFD input terminals များကြားတွင် Input Line Reactor ကို တပ်ဆင်သင့်သည်။ ၎င်းသည် grid-side harmonic ပြဿနာများကို လျှော့ချရန်၊ လျှပ်စစ်ဆိုင်ရာ အနှောင့်အယှက်များကို ဖိနှိပ်ရန်နှင့် အင်ဗာတာ အဝင်ပတ်လမ်းကို ကာကွယ်ရန် ဒီဇိုင်းထုတ်ထားသည်။ VFD အထွက်နှင့် မော်တာကြားတွင် ၎င်းကို မတပ်ဆင်သင့်ပါ။

Q2- ဓာတ်ပေါင်းဖိုအတွက် မှန်ကန်သော ဗို့အားကျဆင်းမှုကို မည်သို့ရွေးချယ်ရမည်နည်း။

ဘုံဗို့အားကျဆင်းမှုရွေးချယ်စရာများမှာ 0.5%, 1%, 2%, နှင့် 4% ပါဝင်သည်။

ယေဘူယျ VFD အပလီကေးရှင်းများအတွက် 2% ဗို့အားကျဆင်းမှုကို အများအားဖြင့် ရွေးချယ်သည်။ ပြင်းထန်သော ဟာမိုနစ်ဝင်ရောက်စွက်ဖက်မှု သို့မဟုတ် မတည်ငြိမ်သော ပါဝါထောက်ပံ့မှုအခြေအနေများရှိသော စနစ်များသည် လျှောက်လွှာလိုအပ်ချက်များအပေါ်အခြေခံ၍ ပိုမိုမြင့်မားသော impedance လိုအပ်ပါသည်။

Q3- VFD အများအပြားအတွက် ဓာတ်ပေါင်းဖိုတစ်လုံးကို အသုံးပြုလို့ရပါသလား။

စနစ်ဒီဇိုင်းနှင့် လည်ပတ်မှုအခြေအနေများပေါ်တွင် မူတည်သည်။ စက်မှုလုပ်ငန်းသုံး အပလီကေးရှင်းအများစုတွင်၊ VFD တစ်ခုစီသည် ပိုမိုကောင်းမွန်သော သဟဇာတထိန်းချုပ်မှုနှင့် ကာကွယ်မှုစွမ်းဆောင်ရည်ရရှိစေရန် တစ်ဦးချင်းဓာတ်ပေါင်းဖိုတစ်ခုစီကို အသုံးပြုရန် အကြံပြုထားသည်။

Q4- ဓာတ်ပေါင်းဖိုသည် ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ပါသလား။

ဓာတ်ပေါင်းဖိုသည် ပြုပြင်ထိန်းသိမ်းမှု အနည်းငယ် လိုအပ်သည်။ ပုံမှန်စစ်ဆေးခြင်းကို အာရုံစိုက်သင့်သည်-

- Terminal ချိတ်ဆက်မှုတင်းကျပ်ခြင်း။

- ဖုန်မှုန့်များစုပုံခြင်း။

- ပုံမှန်မဟုတ်သောဆူညံသံ

- အပူချိန်မြင့်တက်

မှန်ကန်သော လေဝင်လေထွက်၊ မှန်ကန်သော တပ်ဆင်ခြင်းနှင့် ပုံမှန်စစ်ဆေးခြင်းများသည် ရေရှည်ယုံကြည်စိတ်ချရမှုကို ထိန်းသိမ်းရန် ကူညီပေးပါသည်။
