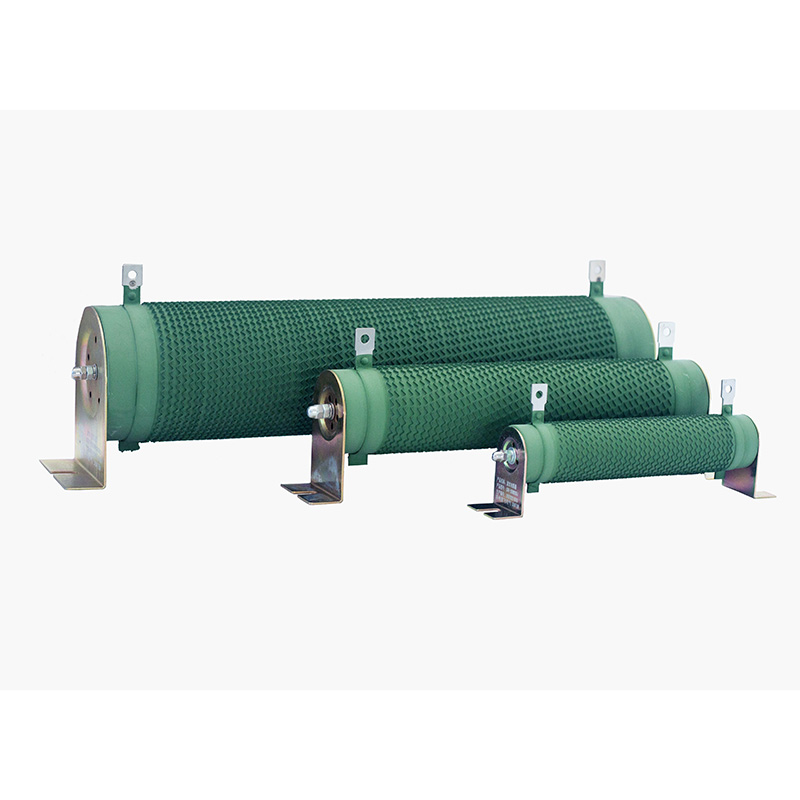

DUFEW CRR Series Corrugated Resistors များသည် VFD ဘရိတ်စနစ်များ၊ ပါဝါအီလက်ထရွန်နစ်ပစ္စည်းများ ဝန်စမ်းသပ်မှု၊ ရွေ့လျားဘရိတ်နှင့် ဆားကစ်အကာအကွယ်များ အပါအဝင် စက်မှုလုပ်ငန်းဆိုင်ရာ အသုံးချပရိုဂရမ်များကို တောင်းဆိုရန်အတွက် ဒီဇိုင်းထုတ်ထားသည်။ မြင့်မားသောပါဝါစွမ်းရည်၊ အစွမ်းထက်သောအပူကိုစွန့်ထုတ်ခြင်းနှင့် တာရှည်ဝန်ဆောင်မှုသက်တမ်းတို့နှင့်အတူ ၎င်းတို့သည် ကြမ်းတမ်းသောလည်ပတ်မှုပတ်ဝန်းကျင်တွင် တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသောစွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်။
ခံနိုင်ရည်ရှိသောဒြပ်စင်အား အရည်အသွေးမြင့် နီကယ်-ခရိုမီယမ် (Ni-Cr) သို့မဟုတ် ကွန်စတန်တန်အလွိုင်းဖဲကြိုးဖြင့် ထုတ်လုပ်ထားပြီး အလိုအလျောက် စက်ကိရိယာများဖြင့် ချောကလက်ပရိုဖိုင်သို့ တိကျစွာအနာပေါက်ကာ ကြိမ်နှုန်းမြင့် အခေါင်းပေါက်ကြွေတိုင်ပေါ်တွင် အနားသတ်တပ်ဆင်ထားသည်။ တုန်ခါမှုခံနိုင်ရည်နှင့် စက်ပိုင်းဆိုင်ရာ တည်ငြိမ်မှုကို တိုးတက်ကောင်းမွန်စေရန် စတီးလ်စတီးလ်ကြိုးများဖြင့် လုံလုံခြုံခြုံ တပ်ဆင်ထားပြီး၊ လေးလံသော သံမဏိ terminals များသည် အလွန်ကောင်းမွန်သော သံမဏိခံနိုင်ရည်နှင့် ယုံကြည်စိတ်ချရသော လျှပ်စစ်ချိတ်ဆက်မှုများကို ပံ့ပိုးပေးပါသည်။
ပိုမိုကောင်းမွန်သောကြာရှည်ခံမှုအတွက်၊ resistor မျက်နှာပြင်ကို မီးခိုးကင်းစင်သော၊ အဆိပ်မရှိသော၊ ဓာတ်တိုးမှုဒဏ်ခံနိုင်သည့်အပြင် အစိုဓာတ်နှင့် အိုမင်းရင့်ရော်မှုကို လွန်စွာခံနိုင်ရည်ရှိသော UL94V-2 flame-retardant insulating coating ဖြင့် ဖုံးအုပ်ထားသည်။ GB-5792 စံချိန်စံညွှန်းများနှင့်အညီ ထုတ်လုပ်ထားသော ထုတ်ကုန်များသည် အလျားလိုက်နှင့် ဒေါင်လိုက် တပ်ဆင်မှုကို ပံ့ပိုးပေးသောကြောင့် လျှပ်စစ်ထိန်းချုပ်ပုံးများ သို့မဟုတ် standalone resistor စည်းဝေးပွဲများတွင် လိုက်လျောညီထွေရှိသော ပေါင်းစည်းမှုကို ခွင့်ပြုပါသည်။
| မော်ဒယ်ကုဒ် | အဓိပ္ပါယ် | ဖော်ပြချက် |
| CRR | စီးရီး | Corrugated Resistor |
| 2500W | အဆင့်သတ်မှတ်ပါဝါ | 2500W |
| 54.4R | အဆင့်သတ်မှတ်ထားသော ခုခံမှု | 54.4Ω |
| J | Resistance Tolerance | J = ±5% (ရွေးချယ်နိုင်သည်- K = ±10%, H = ±3%) |
| ကန့်သတ်ချက် | သတ်မှတ်ချက် |
| ပါဝါအတိုင်းအတာ | 50W–10KW |
| လည်ပတ်ဗို့အား | ≤1200V |
| ခုခံမှုအတိုင်းအတာ | 0.01Ω–1KΩ |
| Resistance Tolerance | ±3% / ±5% / ±10% |
| ကာကွယ်မှုအဆင့်သတ်မှတ်ချက် | IP00 |
| အပူချိန် Coefficient (TCR) | ≤300ppm/°C |
| Flame Retardant အဆင့်သတ်မှတ်ချက် | UL 94V-2 |
| လိုက်နာမှုစံနှုန်း | GB/T 5792 |
1- Insulating Core- ကြိမ်နှုန်းမြင့်သော အခေါင်းပေါက်ကြွေပြွန်ကို အသုံးပြု၍ အပူချိန်မြင့်မားသော ခုခံမှု၊ ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ တောင့်တင်းမှုနှင့် ရှော့ခ်ဒဏ်ခံနိုင်ရည်တို့ကို ပေးစွမ်းပြီး အပူချိန်မြင့်မားသော လည်ပတ်မှုအခြေအနေအောက်တွင် ခုခံဒြပ်စင်၏ တည်ငြိမ်မှုကို အာမခံသည်။
2- ခုခံမှုဒြပ်စင်- အရည်အသွေးမြင့် နီကယ်-ခရိုမီယမ် သို့မဟုတ် ကွန်စတန်တန် အလွိုင်းဖဲကြိုးကို အသုံးပြုထားပြီး အပူချိန်နိမ့်သော ဖော်ကိန်းနှင့် ဝန်ပိုနိုင်စွမ်း မြင့်မားမှုတို့ဖြင့် သွင်ပြင်လက္ခဏာရှိသည်။ corrugated edge-wound ဒီဇိုင်းသည် inductance နည်းပါးစေပြီး အပူပျံ့စေသော မျက်နှာပြင်ဧရိယာကို တိုးမြှင့်ပေးသည်။
3- တပ်ဆင်ခြင်းနှင့် တာမင်နယ်များ- ရွှေ့ပြောင်းခြင်း သို့မဟုတ် လျော့ရဲခြင်းမှ ကာကွယ်ရန် စတီးလ်စတီးလ်ကုပ်များ ခုခံမှုဖဲကြိုးများကို လုံခြုံစေပါသည်။ terminals များကို သံမဏိဖြင့်ပြုလုပ်ထားပြီး ထူထပ်သောတည်ဆောက်မှုနှင့် မျက်နှာပြင်ကုသမှုဖြင့်ပြုလုပ်ထားသောကြောင့် သံချေးတက်ခြင်း၊ သံချေးတက်ခြင်းမှကာကွယ်ပေးပြီး ချိတ်ဆက်ရလွယ်ကူစေပါသည်။
4- Surface Coating- ခိုင်ခံ့သော adhesion နှင့် UL94V-2 flame-retardant အဆင့်သတ်မှတ်ချက်ဖြင့် eco-friendly အစိမ်းရောင် insulating coating ပါ၀င်သည်။ ၎င်းသည် သံချေးတက်ခြင်းမှ ခံနိုင်ရည်ရှိပြီး မီးခိုးကင်းစင်ခြင်း၊ အဆိပ်အတောက်မရှိသော နှင့် အနံ့ဆိုးများ ကင်းစင်ပြီး ဓာတ်တိုးခြင်းမှ ခံနိုင်ရည်ရှိသော ဖဲကြိုးများကို ထိထိရောက်ရောက် ကာကွယ်ပေးပြီး ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ပေးပါသည်။
5- အလုံးစုံဖွဲ့စည်းပုံ- ပါဝါအဆင့်သတ်မှတ်ချက်များသည် 50W မှ 10KW အထိ၊ 0.01Ω မှ 1KΩ မှ 1200V အထိ ခုခံမှုတန်ဖိုးများ နှင့် လည်ပတ်မှုဗို့အား 1200V အထိ၊ corrugated edge-wound ribbon structure သည် low inductance နှင့် high precision တို့ကို ပေါင်းစပ်ထားသည်။
● Corrugated edge-wound structure သည် ကြီးမားသော အပူပျံ့နှံ့မှုဧရိယာနှင့် အထူးကောင်းမွန်သော အပူတည်ငြိမ်မှုကိုပေးစွမ်းသည်။
● ကြိမ်နှုန်းမြင့် အခေါင်းပေါက် ကြွေထည် အူတိုင်၊ မြင့်မားသောအပူချိန်ခံနိုင်ရည်၊ ကြံ့ခိုင်မှုနှင့် shock-resistant
●အရည်အသွေးမြင့်အလွိုင်းခံနိုင်ရည်ရှိဝါယာကြိုး; အပူချိန်နိမ့်သောကိန်းဂဏန်း (≤300 ppm/°C) နှင့် မြင့်မားသောတိကျမှု
● ခိုင်ခံ့သောရေတို ဝန်ပိုနိုင်စွမ်း၊ 10x အဆင့်သတ်မှတ်ပါဝါကို 5 စက္ကန့်ကြာအောင် ခံနိုင်ရည်ရှိသည်။
●Stainless steel terminals; သံချေးတက်ခြင်း၊ သံချေးတက်ခြင်းနှင့် ယုံကြည်စိတ်ချရသောချိတ်ဆက်မှုများ
●Eco-friendly coating; မီးလောင်မှုဒဏ်ကိုခံနိုင်သော၊ ဆေးလိပ်မသောက်၊ အဆိပ်မရှိသော၊ အနံ့ကင်းသည်။
● ပြင်းထန်သော စွမ်းဆောင်ရည်ကို အတည်ပြုခြင်း၊ ဗို့အားခံနိုင်ရည်၊ စိုစွတ်သောအပူနှင့် အပူရှော့တိုက်ခြင်းအတွက် စံချိန်စံညွှန်းများနှင့် အပြည့်အဝကိုက်ညီပါသည်။
● GB-5792 စံနှုန်းများနှင့် ကိုက်ညီခြင်း၊ ယုံကြည်စိတ်ချရသောအရည်အသွေး
မပြောင်းလဲနိုင်သော ကြိမ်နှုန်းမောင်းများ (VFDs) အတွက် ဘရိတ်ခုခံကိရိယာများ၊ servo drives များအတွက်အကာအကွယ် resistors; ပါဝါအီလက်ထရွန်းနစ်စမ်းသပ်ခြင်းအတွက် ခံနိုင်ရည်အား၊ ပါဝါထောက်ပံ့ရေးပတ်လမ်းများအတွက်နမူနာ resistors; မော်တာဒရိုက်ဗ်များအတွက် လက်ရှိ-ကန့်သတ် resistors; စတင်ခြင်း resistors; circuit protection resistors များ။ ဓာတ်လှေကားများ၊ ဆိပ်ကမ်းစက်ပစ္စည်းများ၊ လှိမ့်စက်များ၊ ကရိန်းများ၊ ကရိန်းများ၊ ဆေးထိုးပုံသွင်းစက်များ၊ ဝါယာကြိုးပုံဆွဲစက်များ၊ centrifuges၊ အထည်အလိပ်စက်များ၊ ပုံနှိပ်ခြင်းနှင့် ဆေးဆိုးခြင်းကိရိယာများ၊ stacker-reclaimers၊
| လျှပ်စစ်လက္ခဏာများ | စမ်းသပ်မှုအခြေအနေများ | စွမ်းဆောင်ရည် |
| Dielectric Voltage ကိုခံနိုင်ရည်ရှိသည်။ | 2500VAC/50Hz/60s | Leakage current ≤10mA |
| လျှပ်ကာ ခုခံမှု | 1000VDC | လျှပ်ကာခံနိုင်ရည် ≥100MΩ |
| Short-Time Overload | 5s အတွက် 10× အဆင့်သတ်မှတ်ပါဝါ | မြင်သာသော ထိခိုက်မှု မရှိပါ။ |
| ရေရှည် Load Life | စက်ဘီးပါဝါဖွင့်ခြင်း စမ်းသပ်ခြင်း (10s စွမ်းအင်သုံး၊ 90s ပိတ်ထားသည်) | နာရီပေါင်း ၉၀၀၀ |
| Steady-State Damp အပူ | 40°C ±2°C၊ 90%–95% RH၊ 100 နာရီ | ΔR ≤ ±(1%R + 0.05Ω) |
| လျင်မြန်သော အပူချိန်ပြောင်းလဲမှု | -55°C၊ 55°C၊ 155°C၊ အပူချိန်တစ်ခုစီတွင် 15 မိနစ်၊ 5 cycles | ΔR ≤ ±(2%R + 0.05Ω) |
| အပူခံနိုင်ရည် | 350°C / 2 နာရီ | ထင်ရှားစွာ အရောင်ပြောင်းခြင်း သို့မဟုတ် ပျက်စီးခြင်း မရှိပါ။ |
| အပူချိန် Coefficient (TCR) | အဆင့်သတ်မှတ်ခံဝန်အောက် ခံနိုင်ရည်နှင့် တည်ငြိမ်သောခုခံမှု | ≤300ppm/°C |
| မီးလျှံခုခံမှု | 10× အဆင့်သတ်မှတ်ပါဝါ 5 မိနစ် | မီးမပွင့်ဘဲ ပူနီ |
| စက်ပိုင်းဆိုင်ရာလက္ခဏာများ | စမ်းသပ်မှုအခြေအနေများ | စွမ်းဆောင်ရည် |
| Terminal Strength | 45N / 30s | ပျော့ပျောင်းခြင်း သို့မဟုတ် မြင်သာသော ပျက်စီးခြင်း မရှိပါ။ |
| တုန်ခါမှု ခုခံမှု | 5–200Hz၊ 1g၊ 98m/s² | ပြင်ပဖွဲ့စည်းပုံတွင် မြင်သာသော ထိခိုက်မှုမရှိပါ။ |
| Soldering အပူခံနိုင်ရည် | 3s အတွက် 350±5 ℃ ဂဟေဆော်သော ခဲ terminals များ | ΔR ≤ ±(1%R + 0.05Ω); ပြင်ပပျက်စီးမှုကို မမြင်နိုင်၊ အမှတ်အသားများ ရှင်းနေပါသည်။ |
| Solderability | 235 ± 5 ℃ ဂဟေဆော်သည့်နေရာများတွင် 5 စက္ကန့်ကြာအောင် နှစ်မြှုပ်ထားသည်။ | terminal မျက်နှာပြင်ပေါ်ရှိ ဂဟေဖုံးလွှမ်းမှု ≥95% |
| နှိုင်းယှဉ်မှုစံနှုန်း | Corrugated Resistor | သမားရိုးကျ ကာဗွန်ဖလင်/ သတ္တုဖလင် ခုခံမှု |
| ပါဝါကိုင်တွယ်ခြင်း။ | 50W–10kW; အချိန်တိုအတွင်း ဝန်ပိုအားအတွက် 10× အဆင့်သတ်မှတ်ပါဝါကို ခံနိုင်ရည်ရှိသည်။ | ပုံမှန်အားဖြင့် 0.1–20W; လွန်ကဲသော အခြေအနေအောက်တွင် ပျက်စီးလွယ်သည်။ |
| အပူချိန်ခုခံမှုနှင့် ဝန်ဆောင်မှုသက်တမ်း | အပူချိန် 350 ဒီဂရီစင်တီဂရိတ်အထိခံနိုင်ရည်ရှိသည်။ စက်ဝန်းဝန်ဆောင်မှုသက်တမ်းသည် နာရီ 9,000 ထက်ကျော်လွန်သည်။ | အနိမ့်အပူခုခံ; ခံနိုင်ရည်ရှိသောရုပ်ရှင်သည် သက်တမ်းကြာမြင့်ပြီး မြင့်မားသောအပူချိန်အောက်တွင် အခွံခွာတတ်သည်။ |
| လက်ရှိ စွမ်းဆောင်ရည် | လက်ရှိ မြင့်မားသော အပလီကေးရှင်းများ၊ မော်တာဘရိတ်ဖမ်းခြင်း၊ ပြန်လည်ထုတ်ပေးခြင်း နှင့် Load dumping အတွက် သင့်လျော်သည်။ | လက်ရှိနိမ့် PCB အချက်ပြဆားကစ်များအတွက် အဓိကအားဖြင့် ဒီဇိုင်းထုတ်ထားသည်။ |
| Inductance လက္ခဏာများ | စံပြမော်ဒယ်များတွင် ပိုမိုမြင့်မားသော inductance ရှိသည်။ non-inductive corrugated ဗားရှင်းများကို ရရှိနိုင်ပါသည်။ | ကြိမ်နှုန်းမြင့် ပါဝါနည်းပါးသော ဆားကစ်များအတွက် အလွန်နိမ့်သော inductance ရှိသော ကွိုင်မပါသော ဒီဇိုင်း |
| ပတ်ဝန်းကျင် တာရှည်ခံမှု | Stainless Steel Terminal များပါရှိသော Ceramic Core သည် တုန်ခါမှုနှင့် တုန်ခါမှုဒဏ်ကို ခံနိုင်ရည်ရှိသည်။ | ပါးလွှာသော ဖလင်ဖွဲ့စည်းပုံသည် ကပ်တွယ်မှု အားနည်းပြီး တုန်ခါမှုဖြစ်စေသော ချို့ယွင်းမှုကို ပိုမိုခံရနိုင်သည် |
| ကုန်ကျစရိတ်သက်သာခြင်း။ | ပါဝါမြင့်သော application များအတွက် အလွန်စရိတ်သက်သာသည်။ ပါဝါနိမ့်အဆင့်သတ်မှတ်ခြင်းအတွက် ကုန်ကျစရိတ်ပိုများသည်။ | ပါဝါနည်းသော application များအတွက် ကုန်ကျစရိတ် သက်သာခြင်း၊ စွမ်းအားမြင့်လိုအပ်ချက်များအတွက် စျေးကြီးပြီး လက်တွေ့ကျမှုနည်းသည်။ |
Q1- သင့်လျော်သောပါဝါအဆင့်သတ်မှတ်ချက်နှင့်အတူ resistor ကိုမည်သို့ရွေးချယ်ရမည်နည်း။
A- ပတ်လမ်းအတွင်းရှိ အမှန်တကယ်ပါဝါသုံးစွဲမှုထက် 1.5 မှ 2 ဆအထိ အဆင့်သတ်မှတ်ပါဝါရှိသော ခုခံအားကို ရွေးချယ်ပါ။ ထို့အပြင်၊ ပတ်ဝန်းကျင်အပူချိန်ကြောင့် ပါဝါလျော့သွားခြင်းကိုလည်း ထည့်သွင်းစဉ်းစားပါ။ အပူချိန်မြင့်သောပတ်ဝန်းကျင်များအတွက် ပိုမိုမြင့်မားသော ပါဝါအဆင့်သတ်မှတ်ချက် လိုအပ်ပါသည်။
Q2- resistor မျက်နှာပြင်အပူချိန် အလွန်မြင့်မားနေခြင်းအတွက် ပုံမှန်ဖြစ်ပါသလား။
A- DUFEW Corrugated Resistors များသည် လည်ပတ်နေစဉ်အတွင်း လျှပ်စစ်စွမ်းအင်ကို အပူအဖြစ်သို့ ပြောင်းလဲပေးသောကြောင့် မြင့်မားသော မျက်နှာပြင်အပူချိန်သည် ပုံမှန်ဖြစ်သည်။ တပ်ဆင်တည်နေရာသည် လေ၀င်လေထွက်ကောင်းပြီး မီးလောင်လွယ်သောပစ္စည်းများ ကင်းစင်ကြောင်း သေချာပါစေ။ အပူချိန် ပုံမှန်မဟုတ်ဘဲ မြင့်မားနေပါက၊ ဝန်ပိုနေခြင်း သို့မဟုတ် ပမာဏနည်းသော ပါဝါအဆင့်သတ်မှတ်ချက် ရွေးချယ်မှု ရှိမရှိ စစ်ဆေးပါ။
Q3- resistors အတွက် အကြံပြုထားသော တပ်ဆင်မှုနည်းလမ်းမှာ အဘယ်နည်း။
A: ထုတ်ကုန်သည် အလျားလိုက် သို့မဟုတ် ဒေါင်လိုက်တပ်ဆင်မှုကို ပံ့ပိုးပေးသည်။ သဘာဝအတိုင်း အအေးခံနိုင်စေရန် အလျားလိုက် တပ်ဆင်ခြင်းကို ဦးစားပေးပါသည်။ ခုခံအားကိုယ်ထည်တစ်ဝိုက်တွင် လုံလောက်သောရှင်းလင်းမှုသေချာစေရန် (ယေဘုယျအားဖြင့် ခုခံမှု၏အချင်း) ကိုသေချာစေပြီး ၎င်းကို အစိုးရအဖွဲ့နံရံများ သို့မဟုတ် အခြားအပူထုတ်ပေးသည့်အစိတ်အပိုင်းများကို တပ်ဆင်ခြင်းမှရှောင်ကြဉ်ပါ။ အကယ်၍ resistor အများအပြားကို ဘေးချင်းကပ် တပ်ဆင်ထားပါက ၎င်းတို့အကြား အကွာအဝေးသည် အနည်းဆုံး 50mm ဖြစ်သင့်သည်။
Q4- CRR စီးရီးအတွက် ခံနိုင်ရည်အား ခံနိုင်ရည်အဆင့်က ဘာလဲ၊ ဘယ်လိုရွေးချယ်မလဲ။
A- DUFEW CRR စီးရီးသည် သည်းခံနိုင်မှုအဆင့်သုံးဆင့် ပေးသည်- Class K (±10%)၊ Class J (±5%) နှင့် Class H (±3%)။ Class J (± 5%) သည် ယေဘုယျအားဖြင့် စက်မှုဘရိတ်ဖမ်းခြင်းနှင့် တင်ဆောင်ခြင်းအတွက် လုံလောက်ပါသည်။ တိကျသောတိုင်းတာခြင်း သို့မဟုတ် နမူနာပတ်လမ်းများအတွက်၊ ပိုမိုတိကျမှုအတွက် Class H (±3%) ကို အကြံပြုထားသည်။
