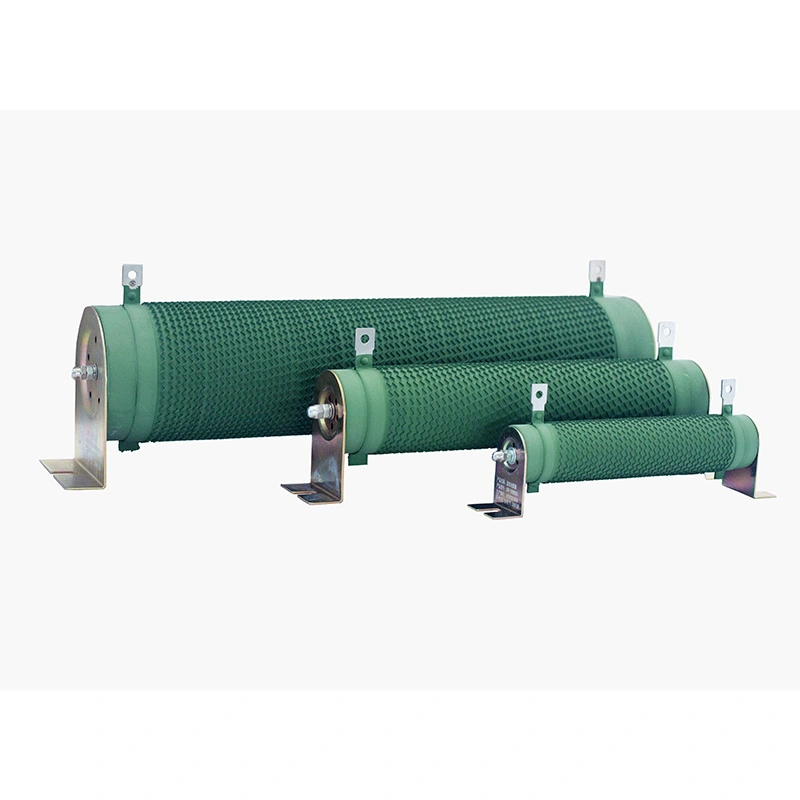

Non-Inductive Corrugated Resistor

DUFEW CRR Series Non-Inductive Corrugated Resistor သည် အလယ်အလတ်နှင့် ကြိမ်နှုန်းမြင့် pulse circuit များအတွက် အထူးပြုလုပ်ထားသော စွမ်းအားမြင့် passive energy dissipation resistor ဖြစ်သည်။ ထူးခြားသောဒေါင်လိုက်ကော်ဇောပြားမဟုတ်သော လျှပ်ကူးနိုင်သောအကွေ့အကောက်များသောဖွဲ့စည်းပုံပါရှိသော၊ ထုတ်ကုန်သည် 50W မှ 10kW မှ ပါဝါအဆင့်သတ်မှတ်ချက်များ၊ 0.01Ω မှ 1kΩ မှ ခုခံမှုတန်ဖိုးများ၊ ခံနိုင်ရည်ရှိမှုရွေးချယ်စရာသုံးခုနှင့် အမြင့်ဆုံးလည်ပတ်မှုဗို့အား 1200V တို့ကို ပေးဆောင်ပါသည်။

အလွန်ကောင်းမွန်သော pulse overload လုပ်နိုင်စွမ်းနှင့် တည်ငြိမ်သောအပူစွမ်းဆောင်ရည်ဖြင့် ဒီဇိုင်းထုတ်ထားပြီး၊ ၎င်းအား စွမ်းအင် dissipation၊ current sensing, braking, surge suppression, and load testing, renewable energy systems, industrial automation, and laboratory test equipment in worldwide.

မော်ဒယ်သတ်မှတ်ခြင်း။

ဥပမာ မော်ဒယ်- CRR 2500W 54.4R J

အခြေခံသတ်မှတ်ချက်များ

ပစ္စည်းများနှင့် ဆောက်လုပ်ရေးအင်္ဂါရပ်များ

1. High-Temperature Hollow Ceramic Core

တစ်ပိုင်းတစ်စ မြင့်မားသော အလူမီနာ ကာရံထားသော ကြွေထည်ဖြင့် ထုတ်လုပ်ထားသည့် အခေါင်းပေါက်သည် အပူကို ထိရောက်စွာ ချေမှုန်းရန်အတွက် အတွင်းပိုင်း convection လေချန်နယ်တစ်ခု ပါရှိသည်။ တုန်ခါမှုကို ခံနိုင်ရည်ကောင်းမွန်ပြီး အပူချိန် 350°C အထိ တည်ငြိမ်သော insulation စွမ်းဆောင်ရည်ကို ထိန်းသိမ်းပေးသည်။ ကြွေထည်ဖွဲ့စည်းပုံသည် ကွဲအက်ခြင်းမရှိဘဲ အပူချိန်နိမ့်သော စက်ဘီးစီးခြင်းကို ခံနိုင်ရည်ရှိသည်။

2. Low-Resistance Corrugated Alloy Ribbon (Nickel-Chromium/Constantan)

ပြားချပ်ချပ်အလွိုင်းဖဲကြိုးကို စဉ်ဆက်မပြတ် corrugated ပရိုဖိုင်တွင် တိကျစွာ တံဆိပ်တုံးနှိပ်ထားပြီး ထူးထူးခြားခြား အပူချိန်နိမ့်ကျသော ခံနိုင်ရည်အား (TCR) ကို ပေးဆောင်သည်။ ကွဲပြားခြားနားသောအသုံးချပရိုဂရမ်များနှင့်ကိုက်ညီရန် သတ္တုစပ်ပစ္စည်းနှစ်မျိုးကို ရနိုင်သည်- စဉ်ဆက်မပြတ် ပါဝါမြင့်မားသောဘရိတ်ဖမ်းခြင်းနှင့် စွမ်းအင်သွေ့ချခြင်းအတွက် နီကယ်-ခရိုမီယမ် (Ni-Cr) နှင့် တိကျသောလက်ရှိအာရုံခံဆားကစ်များအတွက် Constantan။

3. All-Stainless Steel Mounting & Terminal Assembly

အဆုံးအပိုင်းအစများ၊ ဂိတ်တိုင်များနှင့် တပ်ဆင်ခြင်းကွင်းများကို ထူထဲသော သံမဏိဖြင့် ပြုလုပ်ထားသောကြောင့် သံမဏိ သံမဏိဖြင့် ပြုလုပ်ထားသောကြောင့် သံမဏိ သံမဏိဖြင့် ပြုလုပ်ထားသည်။ ပရိဘောဂသည် လျော့ရဲခြင်းမရှိဘဲ 45N terminal ဆွဲခြင်းစမ်းသပ်မှုကို အောင်မြင်ပြီး ဂဟေအပူဒဏ်ကို ကောင်းစွာခံနိုင်ရည်ရှိပြီး ဓာတ်တိုးခြင်းကြောင့်ဖြစ်ပေါ်လာသော အဆက်အသွယ်အပူကို လျှော့ချပေးသည်။

4. Non-Inductive ဒီဇိုင်း

dual-wire reverse non-inductive winding နည်းပညာကို အသုံးပြု၍ ညီမျှသောစီးရီး inductance (ESL) ကို ပုံမှန်အားဖြင့် 10nH အောက်တွင် ထိန်းချုပ်နိုင်ပြီး၊ တုံ့ပြန်မှုအား အကြိမ်ရေ 100kHz အထိ 100kHz အထိ လည်ပတ်နေသော ကြိမ်နှုန်းမြင့် ဆားကစ်များအတွက် သင့်လျော်စေသည်။

ပါဝါ Derating Curve

ထုတ်ကုန်အားသာချက်များ

● အလွန်နိမ့်သော Inductance - ပြောင်းပြန်မဟုတ်သော inductive winding နှင့် ပေါင်းစပ်ထားသော corrugated structure သည် self-inductance ကို ထိရောက်စွာ ဖယ်ရှားပေးကာ၊ ကြိမ်နှုန်းမြင့် တုန်ခါမှုနှင့် ဗို့အားတက်ခြင်းများကို ဖိနှိပ်ကာ ပါဝါတစ်ပိုင်းလျှပ်ကူးတာ ကိရိယာများကို ကာကွယ်ပေးပါသည်။
● Excellent Heat Dissipation - ဒေါင်လိုက်ကော်ဇောပုံစံဒီဇိုင်းသည် အအေးခံမျက်နှာပြင်ဧရိယာကို တိုးမြင့်စေပြီး ကြွေထည် core သည် ထိရောက်သောအပူကူးယူမှုကို ပံ့ပိုးပေးကာ ပါဝါသိပ်သည်းဆပိုမိုမြင့်မားကာ အပူချိန်မြင့်တက်မှုကို သက်သာစေသည်။
● လွန်ကဲစွာ ဝန်ပိုနိုင်စွမ်း – 10× အဆင့်သတ်မှတ်ပါဝါကို 5 စက္ကန့်ကြာအောင် ခံနိုင်ရည်ရှိပြီး ဘရိတ်နှင့် ရေလှိုင်းစုပ်ယူမှုဆိုင်ရာ လုပ်ဆောင်ချက်များအတွက် စံပြဖြစ်စေသည်။
●Long Service Life – သံသရာဝန်သက်တမ်းသည် နာရီပေါင်း 9,000 ကျော်လွန်သည် (10s discharge / 90s ကြားကာလ)၊ အိုမင်းရင့်ရော်မှုကို ခံနိုင်ရည်ရှိသော အပေါ်ယံလွှာနှင့် ပုံပျက်ခြင်းကင်းသော ceramic core တို့ပါရှိသည်။
●ပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေဖြစ်သော - သဘာဝဓာတ်ငွေ့သုံး အလွှာသည် မီးခိုးမထွက်ဘဲ၊ အဆိပ်ဓာတ်ငွေ့များ မထုတ်ပေးဘဲ RoHS နှင့် UL ဘေးကင်းရေးလိုအပ်ချက်များကို လိုက်နာပါသည်။
● ပြောင်းလွယ်ပြင်လွယ် စိတ်ကြိုက်ပြုလုပ်ခြင်း – ခုခံမှုတန်ဖိုး၊ ပါဝါအဆင့်သတ်မှတ်ချက်၊ အတိုင်းအတာ၊ ဂိတ်လမ်းကြောင်း တိမ်းညွှတ်မှုနှင့် တပ်ဆင်ခြင်းကွင်းစသည်များအားလုံးကို ပုံဆွဲခြင်း သို့မဟုတ် သတ်မှတ်ချက်များအရ စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။

အသုံးချမှု

1. ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်နှင့် လျှပ်စစ်ဓာတ်အား

စွမ်းအင်သိုလှောင်မှုပြောင်းစက်များ၊ ဓာတ်ပုံဗိုလ်တာတစ် အင်ဗာတာများ၊ လေအားတာဘိုင်အစေးထိန်းချုပ်မှုစနစ်များ၊ ဘက်ထရီထုပ်ပိုးမှုစမ်းသပ်မှုများ၊ DC အမြန်အားသွင်းမှုကြိုတင်အားသွင်းခြင်းနှင့် ထုတ်လွှတ်သည့်ခုခံရေးကိရိယာများ။

2. စက်မှုဒရိုက်များနှင့် အကြီးစား စက်ယန္တရားများ

အလတ်စားနှင့် ကြိမ်နှုန်းမြင့် ပြောင်းလဲနိုင်သော ကြိမ်နှုန်းဒရိုက်ဗ်များ၊ ဆာဗိုဒရိုက်ဗ်များ ပြန်လည်ထုတ်လုပ်ထားသော ဘရိတ်ပေါက်များ၊ ဆိပ်ကမ်းကရိန်းများ၊ ဓာတ်လှေကားများ၊ လှိမ့်စက်များ၊ ဝါယာကြိုးဆွဲစက်များနှင့် အထည်အလိပ်ပစ္စည်းများ၊ စွမ်းအင် စုပ်ယူမှုစနစ်များ။

3. ဓာတ်ခွဲခန်းနှင့် စမ်းသပ်ကိရိယာ

ကြိမ်နှုန်းမြင့်မားသော ပါဝါဝန်ဘဏ်များ၊ သွေးခုန်နှုန်းအချက်ပြစမ်းသပ်ခုံများ၊ ပါဝါထောက်ပံ့မှု အိုမင်းရင့်ရော်မှုစနစ်များ၊ တိကျသောလက်ရှိအာရုံခံခြင်း၊ snubber နှင့် damping resistors။

4. အထူးပြုစက်မှုပစ္စည်း

CNC ဝိုင်ယာကြိုးဖြတ် EDM စက်များ၊ ဂဟေဆော်စက်များ၊ စင်မြင့်တင်ခြင်းနှင့် မီးအလင်းရောင်စနစ်များ၊ centrifuges၊ စက္ကူစက်များနှင့် stacker-reclaimers။

5. အထွေထွေပတ်လမ်းကာကွယ်ရေး

ကြိမ်နှုန်းမြင့်မားသော လက်ရှိကန့်သတ်ချက်၊ မော်တာစတင်ခုခံမှုစနစ်၊ အလယ်အလတ်ဗို့အားလျှပ်စီးကြောင်းအတွင်း စွမ်းအင်စုပ်ယူမှု။

အဘယ်ကြောင့် DUFEW ကိုရွေးချယ်သနည်း။

ပရော်ဖက်ရှင်နယ် ပါဝါ အီလက်ထရွန်းနစ် ထုတ်လုပ်သူ

DUFEW သည် R&D နှင့် ပါဝါအီလက်ထရွန်နစ် အစိတ်အပိုင်းများ ထုတ်လုပ်ရေးတွင် အထူးပြုပြီး စက်မှုအသုံးပြုသူများ၊ ဖြန့်ဖြူးသူများနှင့် OEM ဖောက်သည်များအတွက် ယုံကြည်စိတ်ချရသော ထုတ်ကုန်များနှင့် ပေါင်းစပ်ဖြေရှင်းချက်များကို ပေးအပ်သည်။

ဘက်စုံထုတ်ကုန်အစုစု

ကျွန်ုပ်တို့သည် ခုခံအား၊ ဘရိတ်ယူနစ်များ၊ ဓာတ်ပေါင်းဖိုများ၊ ထရန်စဖော်မာများ၊ စစ်ထုတ်မှုများနှင့် ဝန်ဘဏ်စနစ်များအပါအဝင် ပါဝါအီလက်ထရွန်နစ်ထုတ်ကုန်များ၏ ပြီးပြည့်စုံသောအကွာအဝေးကို ပေးဆောင်ထားပြီး မတူကွဲပြားသော အပလီကေးရှင်းလိုအပ်ချက်များအတွက် တစ်နေရာတည်းမှ အရင်းအမြစ်များကို ပံ့ပိုးပေးပါသည်။

ယုံကြည်စိတ်ချရသောအရည်အသွေးအာမခံ

တင်းကျပ်သောကုန်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များ၊ ခေတ်မီထုတ်လုပ်မှုလိုင်းများနှင့် တင်းကျပ်သောအရည်အသွေးထိန်းချုပ်မှုတို့သည် ထုတ်ကုန်စွမ်းဆောင်ရည်၊ တာရှည်ခံမှုနှင့် ယုံကြည်စိတ်ချရသောလည်ပတ်မှုကို သေချာစေသည်။

ပြောင်းလွယ်ပြင်လွယ် OEM & ODM ဖြေရှင်းချက်

စိတ်ကြိုက်ပြင်ဆင်ထားသော ခံနိုင်ရည်တန်ဖိုးများ၊ ပါဝါအဆင့်သတ်မှတ်ချက်များ၊ အတိုင်းအတာများ၊ terminal ဖွဲ့စည်းမှုပုံစံများနှင့် တပ်ဆင်ခြင်းရွေးချယ်မှုများသည် သင်၏ သီးခြားနည်းပညာလိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

လျင်မြန်စွာ ပို့ဆောင်ခြင်းနှင့် ပရော်ဖက်ရှင်နယ် ပံ့ပိုးမှု

ထိရောက်သော ထုတ်လုပ်မှုစီမံခန့်ခွဲမှုနှင့် တုံ့ပြန်မှုနည်းပညာပံ့ပိုးမှုတို့က ဦးဆောင်ချိန်ကိုတိုစေကာ ထုတ်ကုန်ရွေးချယ်မှုမှ အရောင်းအပြီးဝန်ဆောင်မှုအထိ ယုံကြည်စိတ်ချရသောအကူအညီများ ပံ့ပိုးပေးပါသည်။

စွမ်းဆောင်ရည် လက္ခဏာများ

လျှပ်စစ်လက္ခဏာများ

စက်ပိုင်းဆိုင်ရာလက္ခဏာများ

အပြိုင်အဆိုင် နှိုင်းယှဉ်မှု

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- inductive မဟုတ်သောဒီဇိုင်းသည် ပါဝါအဆင့်သတ်မှတ်ခြင်း သို့မဟုတ် ခံနိုင်ရည်တိကျမှုအပေါ် သက်ရောက်မှုရှိပါသလား။
A- မဟုတ်ပါ။ လျှပ်ကူးနည်းမဟုတ်သော အကွေ့အကောက်နည်းလမ်းသည် လက်ရှိလမ်းကြောင်း၏ သံလိုက်စက်ကွင်းဖြန့်ဖြူးမှုကိုသာ ပြောင်းလဲပေးပါသည်။ ၎င်းသည် သတ္တုစပ်ဖဲကြိုး၏ ခံနိုင်ရည်ရှိမှု၊ အပူပျံ့နှံ့နိုင်မှု သို့မဟုတ် ပါဝါစွမ်းရည်တို့ကို ထိခိုက်စေခြင်းမရှိပါ။ ခံနိုင်ရည် ခံနိုင်ရည် နှင့် အပူချိန် ဖော်ကိန်း သည် စံ ဗားရှင်း နှင့် အတူတူ ရှိနေ သည် ။

Q2- inductive မဟုတ်သော ဗားရှင်းကို မည်သို့ဆုံးဖြတ်နိုင်မည်နည်း။
A- သင့်ပတ်လမ်းသည် ကြိမ်နှုန်းမြင့် PWM ထိန်းချုပ်မှု၊ အမြန် IGBT ကူးပြောင်းခြင်း သို့မဟုတ် ဗို့အားပိုမြည်ခြင်းနှင့် လှိုင်းပုံသဏ္ဍာန်ပုံမမှန်ခြင်းတို့ကို တွေ့ကြုံခံစားရပါက၊ inductive မဟုတ်သောဗားရှင်းကို အကြံပြုထားသည်။ သာမန် 50/60Hz ဘရိတ်အသုံးပြုမှုများအတွက်၊ ပုံမှန်အားဖြင့် corrugated resistor သည် များသောအားဖြင့် လုံလောက်ပါသည်။

Q3- အထူးခုခံမှုတန်ဖိုးများ သို့မဟုတ် အတိုင်းအတာများကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။
A: ဟုတ်ပါတယ်။ DUFEW သည် 0.01Ω–1kΩ ကျော်လွန်သော ခံနိုင်ရည်တန်ဖိုးများ၊ ပါဝါအဆင့်သတ်မှတ်ချက်များ၊ ကြွေပြွန်အရှည်နှင့် အချင်း၊ ဂိတ်နေရာများနှင့် တပ်ဆင်ခြင်းကွင်းဆက်ပုံစံများ အပါအဝင် စိတ်ကြိုက်ပြင်ဆင်မှုကို အပြည့်အဝပေးပါသည်။ ပုံများ သို့မဟုတ် သတ်မှတ်ချက်များအပေါ် အခြေခံ၍ နမူနာများကို လျင်မြန်စွာ ထုတ်လုပ်နိုင်သည်။

Q4- ရေရှည်အသုံးပြုပြီးနောက် resistance drift သည် ခံနိုင်ရည်အကွာအဝေးထက်ကျော်လွန်ပါက မည်သို့လုပ်ဆောင်သင့်သနည်း။
A- အပူချိန် ကြာမြင့်စွာ ဓာတ်တိုးခြင်း၊ စိုထိုင်းဆ မြင့်မားခြင်းနှင့် မကြာခဏ အလွန်အကျွံ တင်ခြင်းသည် သတ္တုစပ်ဖဲကြိုးကို ပျက်စီးစေနိုင်သည်။ အကယ်၍ insulation resistance သည် 100MΩ အောက်တွင် ကျဆင်းပါက၊ အစားထိုးရန် အကြံပြုထားသည်။ ကက်ဘိနက်လေဝင်လေထွက်ကို ပိုမိုကောင်းမွန်စေခြင်းနှင့် လုံလောက်သောပါဝါအနားသတ်ပါရှိသော ခုခံအားကိုရွေးချယ်ခြင်းသည် ဝန်ဆောင်မှုသက်တမ်းကို သိသိသာသာတိုးစေနိုင်သည်။

စိတ်ကြိုက်မဟုတ်သော Inductive Corrugated Resistor ကိုရှာဖွေနေပါသလား။

သင်သည် စံနမူနာတစ်ခု သို့မဟုတ် အပြည့်အဝ စိတ်ကြိုက်ဖြေရှင်းချက် လိုအပ်သည်ဖြစ်စေ DUFEW ၏ အင်ဂျင်နီယာအဖွဲ့သည် ကူညီရန် အသင့်ဖြစ်သည်။ ပရော်ဖက်ရှင်နယ် အကြံပြုချက်များနှင့် မြန်ဆန်သော ကိုးကားချက်ကို လက်ခံရရှိရန် သင်၏ ပုံများ သို့မဟုတ် နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များကို ကျွန်ုပ်တို့ထံ ပေးပို့ပါ။ ကျွန်ုပ်တို့ ထောက်ခံသည်-
✔ OEM
✔ ODM
✔ စိတ်ကြိုက်ခုခံမှု
✔ စိတ်ကြိုက်အတိုင်းအတာ
✔ စိတ်ကြိုက်စက်များ
✔အသေးစားအစမ်းအမိန့်
နည်းပညာဆိုင်ရာ တိုင်ပင်ဆွေးနွေးမှု သို့မဟုတ် ကိုးကားချက်အတွက် ယနေ့ DUFEW သို့ ဆက်သွယ်ပါ။
