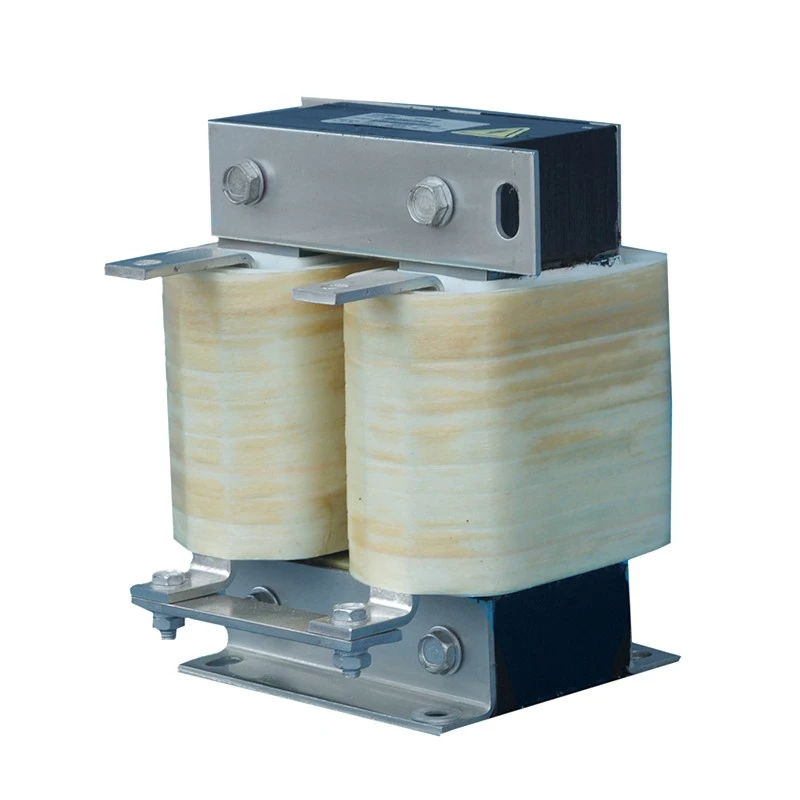

DC Link ဓာတ်ပေါင်းဖို

စွမ်းအားမြင့် VFD နှင့် ပါဝါကူးပြောင်းမှုစနစ်များတွင်၊ အင်ဗာတာအပိုင်းကို မထောက်ပံ့မီ AC ပါဝါကို DC ပါဝါအဖြစ်သို့ ပြောင်းလဲပေးသည်။ ဤပြောင်းလဲခြင်းလုပ်ငန်းစဉ်အတွင်း၊ DC ဘတ်စ်ကားစီးကြောင်းတွင် ပြုပြင်ခြင်းလက္ခဏာများ၊ ဝန်အတက်အကျနှင့် ပြန်လည်ထုတ်လုပ်ခြင်းလုပ်ငန်းဆောင်တာများကြောင့် ဖြစ်ပေါ်လာသော ripple အစိတ်အပိုင်းများ ပါဝင်နိုင်သည်။

Dufew Electric DC Link Reactor ကို DC bus circuit ၏ rectifier နှင့် inverter အပိုင်းများကြားတွင် အစီအရီ တပ်ဆင်ထားသည်။ Inductive စွမ်းအင်သိုလှောင်မှုကို ပံ့ပိုးပေးခြင်းဖြင့်၊ ၎င်းသည် လက်ရှိပြောင်းလဲခြင်းကို ချောမွေ့စေပြီး ဆက်တိုက် DC စီးဆင်းမှုကို ထိန်းသိမ်းကာ DC capacitors နှင့် power semiconductor စက်ပစ္စည်းများတွင် လျှပ်စစ်ဖိအားကို လျှော့ချပေးသည်။

သမားရိုးကျ AC ဓာတ်ပေါင်းဖိုများနှင့် မတူဘဲ၊ ၎င်းသည် ဆက်တိုက် DC လက်ရှိလည်ပတ်မှုအတွက် အထူးဒီဇိုင်းထုတ်ထားသည်။ အပိုင်းပိုင်းခွဲထားသော လေ-ကွာဟမှု သံလိုက်ဖွဲ့စည်းပုံသည် DC ဘက်လိုက်မှုကို ခံနိုင်ရည်ရှိစေကာ သံလိုက်ဓာတ်ပြည့်ဝမှုအန္တရာယ်ကို လျော့နည်းစေပြီး ရေရှည်စက်မှုလုပ်ငန်းလည်ပတ်မှုအတွင်း တည်ငြိမ်သော inductance စွမ်းဆောင်ရည်ကို ထိန်းသိမ်းပေးသည်။

Dufew သည် ယုံကြည်စိတ်ချရသော အပူစွမ်းဆောင်ရည်၊ လျှပ်ကာခိုင်ခံ့မှုနှင့် စက်ပိုင်းဆိုင်ရာ တည်ငြိမ်မှုတို့ကို ရရှိရန်အတွက် Dufew သည် ဆုံးရှုံးမှုနည်းသော အအေးခံစီလီကွန်စတီးအူတိုင်များ၊ Class F လျှပ်ကာစနစ်များ၊ တိကျသောအကွေ့အကောက်များသော လုပ်ငန်းစဉ်များနှင့် ဖုန်စုပ်ခြင်းနည်းပညာကို အသုံးပြုပါသည်။

DC Link Reactor သည် System Reliability ကို မည်သို့တိုးတက်စေသနည်း။

1. DC Current Ripple ကို လျှော့ချပြီး Bus Stability ကို မြှင့်တင်ပါ။

AC-DC ကူးပြောင်းစဉ်တွင်၊ rectifier အဆင့်မှ ဗို့အားအတက်အကျများသည် DC bus သို့ ripple current ကို ထုတ်ပေးနိုင်သည်။ ဓာတ်ပေါင်းဖိုသည် DC လက်ရှိလှိုင်းပုံသဏ္ဍာန်ကို ချောမွေ့စေပြီး လှိုင်းထနေသော အစိတ်အပိုင်းများကို လျှော့ချပေးပြီး DC bus capacitors များတွင် ဖိအားကို လျှော့ချပေးစဉ် အင်ဗာတာ ထည့်သွင်းမှုတည်ငြိမ်မှုကို မြှင့်တင်ပေးသည်။ ၎င်းသည် တည်ငြိမ်သော DC စွမ်းအင်ထောက်ပံ့မှု လိုအပ်သော ပါဝါမြင့်သော drive စနစ်များအတွက် အထူးအကျိုးရှိသည်။

2. Continuous DC Current Flow ကို ထိန်းသိမ်းပါ။

အတက်အကျရှိသော ဝန်များ သို့မဟုတ် မတည်ငြိမ်သော ပါဝါအခြေအနေရှိသော အပလီကေးရှင်းများတွင်၊ အလွန်အကျွံ လက်ရှိ pulsation သည် အင်ဗာတာလည်ပတ်မှုကို ထိခိုက်စေနိုင်သည်။ လက်ရှိအဆက်ပြတ်မှုကို လျှော့ချပြီး ပိုမိုအဆက်မပြတ် rectifier လျှပ်စီးကြောင်းကို ထိန်းသိမ်းခြင်းဖြင့်၊ ဓာတ်ပေါင်းဖိုသည် တည်ငြိမ်သော အင်ဗာတာ ကူးပြောင်းခြင်းကို ပံ့ပိုးပေးပြီး လှုပ်ရှားလည်ပတ်မှုအတွင်း ပုံမှန်မဟုတ်သော လည်ပတ်မှုအခြေအနေများကို လျှော့ချပေးသည်။

3. DC Bus Capacitors နှင့် Power အစိတ်အပိုင်းများကို ကာကွယ်ပါ။

မြင့်မားသော ripple current သည် DC capacitor ဟောင်းနွမ်းမှုကို အရှိန်မြှင့်နိုင်ပြီး ပါဝါအစိတ်အပိုင်းများပေါ်တွင် အပူဖိစီးမှုကို တိုးစေသည်။ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော ဒီဇိုင်းသည် လက်ရှိ pulsation ကိုကန့်သတ်ထားပြီး capacitors ပေါ်တွင် ripple stress ကို လျှော့ချပေးကာ DC bus အစိတ်အပိုင်းများ၏ ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ပေးပြီး အလုံးစုံ drive system ၏ ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ပေးပါသည်။

4. Input Power Factor စွမ်းဆောင်ရည်ကို မြှင့်တင်ပါ။

DC လက်ရှိလက္ခဏာများကို ချောမွေ့စေခြင်းဖြင့် ဓာတ်ပေါင်းဖိုသည် converter စနစ်၏ လျှပ်စစ်စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးနိုင်ပါသည်။ လက်ရှိပုံပျက်နေခြင်းကို လျှော့ချခြင်းသည် ပိုမိုကောင်းမွန်သော စွမ်းအင်အသုံးချမှုနှင့် စွမ်းအားမြင့် လျှပ်စစ်စနစ်များနှင့် လိုက်ဖက်ညီမှုကို မြှင့်တင်ပေးပါသည်။

ပင်မဖွဲ့စည်းပုံဒီဇိုင်းအင်္ဂါရပ်များ

DC Bias Resistance အတွက် အပိုင်းခွဲထားသော Air-Gap Core ဒီဇိုင်း

စဉ်ဆက်မပြတ် DC လျှပ်စီးကြောင်းသည် သမားရိုးကျ သံလိုက်အူတိုင်များ ရွှဲလာစေရန် လမ်းကြောင်းမှန်အတိုင်း သံလိုက်စက်ကွင်းကို ထုတ်ပေးသည်။ Dufew သည် တည်ငြိမ်သော inductance နှင့် ထိရောက်သော လက်ရှိချောမွေ့သောစွမ်းဆောင်ရည်ကို ထိန်းသိမ်းထားစဉ် DC saturation ဖြစ်နိုင်ခြေကို လျှော့ချရန် အပိုင်းခွဲထားသော လေ-ကွာဟမှု core တည်ဆောက်ပုံကို လက်ခံပါသည်။ ဤဒီဇိုင်းသည် ဆက်တိုက် DC load များအောက်တွင် ယုံကြည်စိတ်ချရသော လုပ်ဆောင်ချက်ကို ပံ့ပိုးပေးပါသည်။

Low-Loss Winding Structure

အကွေ့အကောက်ဖွဲ့စည်းပုံသည် တည်ငြိမ်သောလျှပ်စစ်စွမ်းဆောင်မှုနှင့် ထိရောက်သော အပူစီမံခန့်ခွဲမှုတို့ကို ထိန်းသိမ်းထားစဉ် DC ခံနိုင်ရည်ဆုံးရှုံးမှုနှင့် အပူချိန်မြင့်တက်မှုကို လျှော့ချပေးသည့် မြင့်မားသောလက်ရှိ DC လည်ပတ်မှုအတွက် အကောင်းဆုံးဖြစ်အောင် လုပ်ဆောင်ထားသည်။ လက်ရှိ မြင့်မားသော အသုံးချပရိုဂရမ်များအတွက်၊ လုံး၀အရွယ်အစားကို လျှော့ချရန်နှင့် အပူပျံ့ခြင်းကို တိုးတက်စေရန်အတွက် သတ္တုပြားအကွေ့အကောက်များကို ပံ့ပိုးပေးနိုင်ပါသည်။

Vacuum Impregnation လျှပ်ကာစနစ်

လေဟာနယ် impregnation လုပ်ငန်းစဉ်သည် လျှပ်ကာစနစ်ကို အားကောင်းစေပြီး အစိုဓာတ်ခံနိုင်ရည်၊ စက်ပိုင်းဆိုင်ရာ ကြံ့ခိုင်မှုနှင့် တုန်ခါမှုဒဏ်ကို ပိုမိုကောင်းမွန်စေသည်။ ပိုမိုကောင်းမွန်အောင် ပြုပြင်ထားသော ဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းနှင့် ပေါင်းစပ်ထားပြီး၊ ၎င်းသည် စံချိန်စံညွှန်းစမ်းသပ်မှုအခြေအနေအောက်တွင် လျှပ်စစ်သံလိုက်တုန်ခါမှုနှင့် ဆူညံသံပမာဏ ≤65dB ကို ထိန်းသိမ်းထားစဉ် ယုံကြည်စိတ်ချရသော ရေရှည်လည်ပတ်မှုကို ပံ့ပိုးပေးပါသည်။

ရိုးရိုးအပလီကေးရှင်းများ

အကြံပြုထားသော ရွေးချယ်မှုအခြေအနေများ

DC Link ဓာတ်ပေါင်းဖိုကို အကြံပြုသည့်အခါ-

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

Model Number ၏ ရှင်းလင်းချက်

ဥပမာ- CDL-600-0600-EIDA

DC Link ဓာတ်ပေါင်းဖို vs AC ဓာတ်ပေါင်းဖို

ထုတ်လုပ်မှုစွမ်းရည်နှင့် အရည်အသွေးအာမခံချက်

Dufew Electric သည် ဓာတ်ပေါင်းဖိုများ၊ ဘရိတ်ခံခံကိရိယာများ၊ ထရန်စဖော်မာများနှင့် စိတ်ကြိုက်လျှပ်စစ်ဖြေရှင်းချက်များ အပါအဝင် ပါဝါအီလက်ထရွန်နစ်ပစ္စည်းများကို ထုတ်လုပ်ရာတွင် အထူးပြုပါသည်။

Dufew ၏ ထုတ်လုပ်မှု လုပ်ငန်းစဉ်သည် သံလိုက်အူတိုင် လုပ်ဆောင်ခြင်း၊ တိကျစွာ အကွေ့အကောက်များ၊ ဖုန်စုပ်စက်၊ အပူချိန်မြင့်မားစွာ ကုသခြင်းနှင့် လျှပ်စစ်စွမ်းဆောင်မှု စမ်းသပ်ခြင်း တို့ ပါဝင်ပါသည်။ အဆင့်တစ်ခုစီတိုင်းသည် တသမတ်တည်း လျှပ်စစ်ဝိသေသလက္ခဏာများနှင့် ယုံကြည်စိတ်ချရသော ထုတ်ကုန်အရည်အသွေးကို ထိန်းသိမ်းရန် ထိန်းချုပ်ထားသည်။

အရည်အသွေးစစ်ဆေးခြင်းတွင် insulation resistance၊ ဗို့အားခံနိုင်ရည်၊ inductance၊ အပူချိန်မြင့်တက်မှုနှင့် အသွင်အပြင်တို့ ပါဝင်သည်။ ဤစစ်ဆေးမှုများသည် ဓာတ်ပေါင်းဖို၏လျှပ်စစ်စွမ်းဆောင်မှု၊ လျှပ်ကာကြောင်းယုံကြည်စိတ်ချရမှု၊ အပူလက္ခဏာများနှင့် အလုံးစုံထုတ်လုပ်မှုအရည်အသွေးတို့ကို စစ်ဆေးအတည်ပြုပါသည်။

မတူညီသော ပရောဂျက်လိုအပ်ချက်များအတွက် Dufew သည် အင်ဂျင်နီယာဆိုင်ရာ တိုင်ပင်ဆွေးနွေးမှုနှင့် နည်းပညာဆိုင်ရာစာရွက်စာတမ်းပံ့ပိုးမှုနှင့်အတူ OEM ထုတ်လုပ်ရေးနှင့် စိတ်ကြိုက်လျှပ်စစ်ဒီဇိုင်းကို ပံ့ပိုးပေးပါသည်။ ၎င်းသည် ထုတ်ကုန်အား သီးခြားလျှပ်စစ်ဆိုင်ရာ ကန့်သတ်ချက်များ၊ တပ်ဆင်မှုအခြေအနေများနှင့် စနစ်အပလီကေးရှင်းများနှင့် လိုက်လျောညီထွေဖြစ်စေရန် ခွင့်ပြုသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- DC Link Reactor ကို မည်သည့်နေရာတွင် တပ်ဆင်ထားသနည်း။

DC Link Reactor ကို VFD သို့မဟုတ် ပါဝါကူးပြောင်းမှုစနစ်၏ rectifier နှင့် အင်ဗာတာ အပိုင်းများကြား DC bus circuit တွင် တပ်ဆင်ထားသည်။ ၎င်းသည် DC လက်ရှိအတက်အကျကို ချောမွေ့စေပြီး၊ တုန်ခါနေသော အစိတ်အပိုင်းများကို လျှော့ချကာ DC ဘတ်စ်ကားတည်ငြိမ်မှုကို တိုးတက်စေသည်။

Q2- ဤထုတ်ကုန်နှင့် AC ဓာတ်ပေါင်းဖိုအကြား ကွာခြားချက်ကား အဘယ်နည်း။

အဓိက ကွာခြားချက်မှာ အပလီကေးရှင်းပတ်လမ်းဖြစ်သည်။ သဟဇာတဖြစ်မှုများကို လျှော့ချရန်၊ လက်ရှိသက်ရောက်မှုကို ကန့်သတ်ရန်နှင့် ပါဝါအရည်အသွေးကို မြှင့်တင်ရန်အတွက် AC ဓာတ်ပေါင်းဖိုကို AC ဆားကစ်များတွင် အသုံးပြုပါသည်။ ဤထုတ်ကုန်သည် လက်ရှိလှိုင်းဂယက်များကို ချောမွေ့စေရန်နှင့် DC-side အစိတ်အပိုင်းများကို ကာကွယ်ရန်အတွက် DC bus applications များအတွက် ဒီဇိုင်းထုတ်ထားပါသည်။

Q3- ဤထုတ်ကုန်သည် အဘယ်ကြောင့် လေ-ကွာဟမှု core ဒီဇိုင်းကို လိုအပ်သနည်း။

ဆက်တိုက် DC လျှပ်စီးကြောင်းသည် အူတိုင်တွင် သံလိုက်ဘက်လိုက်မှုကို ဖန်တီးနိုင်သည်။ အပိုင်းပိုင်းခွဲထားသော လေ-ကွာဟမှုဖွဲ့စည်းပုံသည် သံလိုက်ဓာတ်ပြည့်ဝမှုကို တားဆီးရန်၊ တည်ငြိမ်သော inductance ကို ထိန်းသိမ်းရန်နှင့် DC အခြေအနေအောက်တွင် ယုံကြည်စိတ်ချရသော လည်ပတ်မှုကို သေချာစေသည်။

Q4- Dufew သည် မတူညီသော အပလီကေးရှင်းများအတွက် သတ်မှတ်ချက်များကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

ဟုတ်ကဲ့။ Dufew သည် ဗို့အားအဆင့်သတ်မှတ်ချက်၊ လက်ရှိစွမ်းဆောင်ရည်၊ လျှပ်ကူးပစ္စည်းတန်ဖိုး၊ အကွေ့အကောက်များသော ပစ္စည်း၊ တပ်ဆင်ဖွဲ့စည်းပုံနှင့် ကွဲပြားသော စနစ်လိုအပ်ချက်အလိုက် စက်ပိုင်းဆိုင်ရာ အတိုင်းအတာများ အပါအဝင် စိတ်ကြိုက်ဖြေရှင်းချက်များကို ပံ့ပိုးပေးပါသည်။
