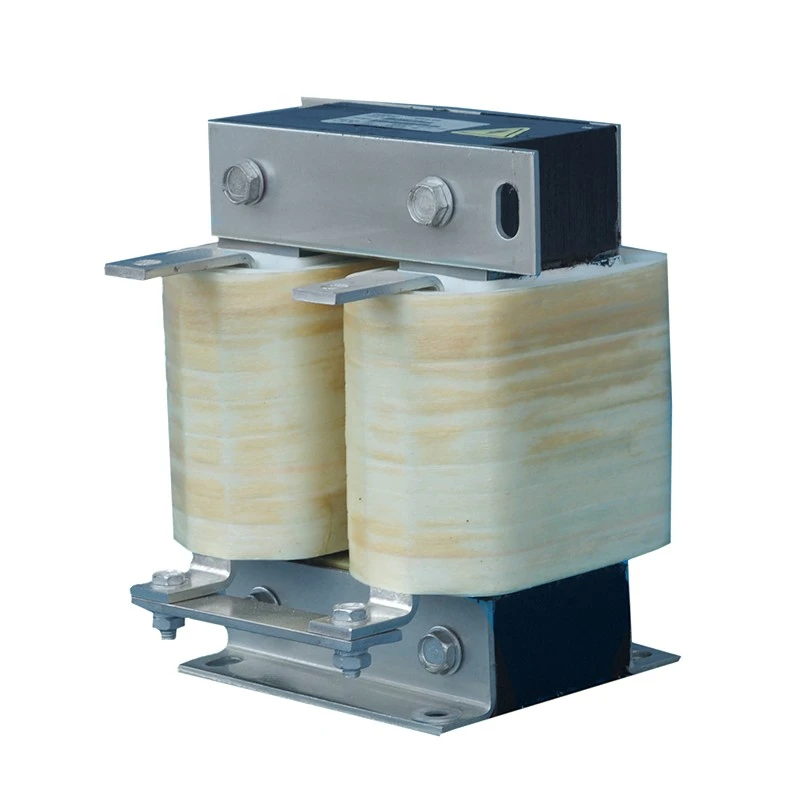

ဒေါင်လိုက် DC Link ဓာတ်ပေါင်းဖို

Vertical DC Link Reactor ကို စဉ်ဆက်မပြတ် လည်ပတ်နေချိန်အတွင်း DC ပါဝါတည်ငြိမ်မှုကို တိုးတက်ကောင်းမွန်လာစေရန်အတွက် ပြောင်းလဲနိုင်သော ကြိမ်နှုန်းမောင်းနှင်မှုစနစ်များ၏ အလယ်အလတ် DC ဘတ်စ်ကားဆားကစ်တွင် တပ်ဆင်ထားသည်။

အလျားလိုက် အနိမ့်ပိုင်း ဒီဇိုင်းများနှင့် မတူဘဲ၊ ဤဖွဲ့စည်းပုံသည် ဒေါင်လိုက်စီစဉ်ထားသော အူတိုင်နှင့် အကွေ့အကောက်များသော ဖွဲ့စည်းပုံမှတစ်ဆင့် ကက်ဘိနက်အကျယ်ကို လျှော့ချရန် အလေးပေးသည်။ ကျဉ်းမြောင်းသောခြေရာသည် ဒရိုက်ဗ်အစိတ်အပိုင်းအများအပြားကို ဘေးချင်းကပ်တပ်ဆင်နိုင်စေပြီး၊ ၎င်းအား အလျားလိုက်နေရာအကန့်အသတ်ရှိသော ပုံမှန်လျှပ်စစ်ပုံးများအတွက် သင့်လျော်စေသည်။

Dufew ဓာတ်ပေါင်းဖိုများကို အောက်ပါတို့နှင့် ထုတ်လုပ်ထားပါသည်။

- အအေးခံထားသော ဆီလီကွန်စတီးအူတိုင်များ ဆုံးရှုံးမှုနည်းပါးသည်။

- DC ဘက်လိုက်-ခံနိုင်ရည်ရှိသော အပိုင်းခွဲထားသော လေ-ကွာဟမှု သံလိုက်ဖွဲ့စည်းပုံများ

- Class F မြင့်မားသော အပူချိန် လျှပ်ကာစနစ်များ

- Vacuum impregnation ကုသမှု

- ကြေးနီ သို့မဟုတ် အလူမီနီယမ် အကွေ့အကောက် ရွေးချယ်မှုများ

ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော ဒေါင်လိုက်ဖွဲ့စည်းပုံသည် ယုံကြည်စိတ်ချရသော inductance စွမ်းဆောင်ရည်၊ ထိရောက်သော အပူကို စွန့်ထုတ်ခြင်းနှင့် စက်မှုထိန်းချုပ်မှုစနစ်များသို့ လိုက်လျောညီထွေရှိသော ပေါင်းစည်းမှုကို ပံ့ပိုးပေးပါသည်။

အဓိက အားသာချက်များ

1. Width-Limited Cabinets အတွက် ကျဉ်းသော ခြေရာဒီဇိုင်း

စက်မှုလုပ်ငန်းသုံး ထိန်းချုပ်ရေးဗီဒိုအများအပြားသည် ကျစ်လစ်သိပ်သည်းသော အကျယ်ကို ထိန်းသိမ်းထားစဉ်တွင် သိပ်သည်းဆမြင့်သော အစိတ်အပိုင်းများ တပ်ဆင်ရန် လိုအပ်ပါသည်။ ဒေါင်လိုက်ဖွဲ့စည်းမှုသည် အလျားလိုက် တပ်ဆင်နေရာအား လျှော့ချပေးသည်၊ ဒရိုက်ယူနစ်များကို ဘေးချင်းကပ်ကာ ပိုမိုထိရောက်စွာ စီစဉ်နိုင်စေကာ ရရှိနိုင်သော ကက်ဘိနက်အတိမ်အနက်နှင့် အမြင့်ကို ပိုမိုကောင်းမွန်စွာ အသုံးပြုစေသည်။ ဤဖွဲ့စည်းပုံသည် အကျယ်သည် အဓိကနေရာကန့်သတ်ချက်ဖြစ်သည့် VFD ဗီရိုများအတွက် အထူးသင့်လျော်သည်။

2. Optimized Vertical Cooling Path

ဒေါင်လိုက်ဖွဲ့စည်းပုံသည် စဉ်ဆက်မပြတ်လည်ပတ်နေစဉ်အတွင်း ပိုမိုထိရောက်သောအပူဖယ်ရှားရန်အတွက် အောက်ခြေမှအပေါ်သို့ လေဝင်လေထွက်လမ်းကြောင်းကို ပံ့ပိုးပေးသည့် စက်မှုဗီဒိုအများအပြား၏ သဘာဝလေ၀င်လေထွက်လမ်းကြောင်းကို လိုက်နာပါသည်။ ဒေသတွင်း အပူစုဆောင်းမှုကို လျှော့ချပြီး အဆင့်သတ်မှတ်ထားသော ဝန်များအောက်တွင် အပူတည်ငြိမ်မှုကို ထိန်းသိမ်းခြင်းဖြင့်၊ ဒီဇိုင်းသည် ရေရှည်လည်ပတ်မှုအတွင်း တစ်သမတ်တည်း လျှပ်စစ်စွမ်းဆောင်မှုကို သေချာစေသည်။

3. Dynamic Loads အောက်တွင် တည်ငြိမ်သော DC Bus စွမ်းဆောင်ရည်

အရှိန်မြှင့်ခြင်း၊ အရှိန်လျော့ခြင်း သို့မဟုတ် ပြောင်းလဲနိုင်သော ဝန်လည်ပတ်မှုအတွင်း DC ဘတ်စ်ကားစီးကြောင်း အတက်အကျများသည် ပါဝါအစိတ်အပိုင်းများအပေါ် ဖိစီးမှုကို တိုးစေနိုင်သည်။ ဓာတ်ပေါင်းဖိုသည် လက်ရှိပြောင်းလဲမှုကို ချောမွေ့စေပြီး ripple current ၏သက်ရောက်မှုကို လျှော့ချပေးကာ capacitors နှင့် အင်ဗာတာ အစိတ်အပိုင်းများကို ကာကွယ်ရာတွင် ပိုမိုတည်ငြိမ်သော DC ဘတ်စ်ကားလည်ပတ်မှုကို ပံ့ပိုးပေးသည်။

4. Compact Mechanical Integration

ဒေါင်လိုက်ဖွဲ့စည်းပုံသည် လက်တွေ့ကျသော ကက်ဘိနက်တပ်ဆင်မှုအတွက် အကောင်းဆုံးဖြစ်ပြီး၊ အလျားလိုက် တပ်ဆင်ခြင်းခြေရာ၊ တည်ငြိမ်သောလေ-ကွာဟချက်အနေအထားနှင့် ကျစ်လစ်သိပ်သည်းသော terminal အစီအစဉ်တို့နှင့်အတူ၊ ယုံကြည်စိတ်ချရသော စက်ပိုင်းဆိုင်ရာ ပံ့ပိုးမှုသည် အစိတ်အပိုင်းအား အလုံးစုံ အစိုးရအဖွဲ့၏ အပြင်အဆင်တွင် ကန့်သတ်ချက်များကို လျှော့ချစေပြီး အစိတ်အပိုင်းအား စက်မှုပစ္စည်းများတွင် ပိုမိုလွယ်ကူစွာ ပေါင်းစပ်နိုင်စေပါသည်။

ဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းအင်္ဂါရပ်များ

Vertical Magnetic Core Arrangement

ဒေါင်လိုက်အနေအထားရှိသော သံလိုက်ဖွဲ့စည်းပုံသည် လိုအပ်သော inductance စွမ်းဆောင်ရည်ကို ထိန်းသိမ်းထားစဉ်တွင် သိမ်းပိုက်ထားသော ကက်ဘိနက်အကျယ်ကို လျှော့ချပေးသည်။ ၎င်း၏ကျဉ်းမြောင်းသော တပ်ဆင်မှုပရိုဖိုင်သည် ရရှိနိုင်သော ကက်ဘိနက်နေရာကို ထိရောက်စွာအသုံးပြုနိုင်ပြီး သိပ်သည်းဆမြင့်သော လျှပ်စစ်အပြင်အဆင်များအတွက် ကောင်းမွန်သင့်လျော်ပါသည်။

DC Bias Resistant Air-Gap Structure

အဆက်မပြတ် DC လျှပ်စီးကြောင်းသည် သံလိုက်ဘက်လိုက်မှုကို ဖန်တီးနိုင်ပြီး ရွှဲ၏အန္တရာယ်ကို တိုးစေသည်။ Dufew သည် တည်ငြိမ်သော inductance ကို ထိန်းသိမ်းရန်နှင့် သံလိုက်မျဉ်းသားမှုကို မြှင့်တင်ရန်၊ saturation risk ကို လျှော့ချရန်နှင့် ယုံကြည်စိတ်ချရသော ဆက်တိုက် DC လည်ပတ်မှုကို ပံ့ပိုးကူညီရန် Dufew သည် အပိုင်းခွဲထားသော လေ-ကွာဟမှု တည်ဆောက်ပုံကို အသုံးပြုသည်။

Flexible Winding Configuration

မတူညီသော လက်ရှိအဆင့်သတ်မှတ်ချက်များသည် မတူညီသော conductor ဖြေရှင်းချက် လိုအပ်သည်။ ကြေးနီနှင့် အလူမီနီယမ် အကွေ့အကောက်များ ရရှိနိုင်ပြီး သတ္တုပြားအကွေ့အကောက်များကို လက်ရှိမြင့်မားသော မော်ဒယ်များအတွက် အသုံးပြုနိုင်ပါသည်။ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော အကွေ့အကောက်ဖွဲ့စည်းပုံသည် လျှပ်စစ်ဆုံးရှုံးမှုကို ထိန်းချုပ်နိုင်ပြီး တည်ငြိမ်ရေရှည်စွမ်းဆောင်နိုင်စေရန် အပူငွေ့ပျံခြင်းကို ပိုမိုကောင်းမွန်စေသည်။

ထိပ်တန်းချိတ်ဆက်မှု ဖွဲ့စည်းမှုပုံစံ

Terminal layout ကို ဒေါင်လိုက် ကက်ဘိနက် ပေါင်းစည်းမှု အတွက် အထူး ဒီဇိုင်းထုတ်ထားပြီး၊ အပေါ်ပိုင်း busbar စနစ်များနှင့် အဆင်ပြေစွာ ချိတ်ဆက်နိုင်စေရန် အတွက် အလျားလိုက် ကေဘယ်ကြိုး လမ်းကြောင်းပြရန်အတွက် လိုအပ်သော နေရာလွတ်ကို လျှော့ချပေးပါသည်။ ၎င်းသည် ပိုမိုသန့်ရှင်းသော ဝါယာကြိုးအစီအစဉ်ကို ဖြစ်ပေါ်စေပြီး compact control panels များတွင် တပ်ဆင်မှုကို ရိုးရှင်းစေသည်။

Model Number ၏ ရှင်းလင်းချက်

ဥပမာ- CDL-600-0600-EIDA

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

ရိုးရိုးအပလီကေးရှင်းများ

Vertical DC Link Reactor နှင့် Horizontal DC Link Reactor

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- Vertical DC Link Reactor အတွက် ဘယ်လို ကက်ဘိနက်အမျိုးအစားက သင့်လျော်သလဲ။

အလျားလိုက်နေရာ အကန့်အသတ်ရှိသော်လည်း ဒေါင်လိုက်ရှင်းလင်းမှုရရှိနိုင်သည့် လျှပ်စစ်ဗီဒိုများအတွက် ၎င်းသည် သင့်လျော်သည်။ ကျဉ်းမြောင်းသောဖွဲ့စည်းပုံသည် အင်ဂျင်နီယာများအား ကျစ်လစ်သိပ်သည်းသော အတွင်းပိုင်းအပြင်အဆင်များရရှိစေရန် ကူညီပေးပါသည်။

Q2- ဒေါင်လိုက်နှင့် အလျားလိုက် ဒီဇိုင်းများကြား အဓိက ကွာခြားချက်ကား အဘယ်နည်း။

ဒေါင်လိုက်ဖွဲ့စည်းပုံသည် ကန့်သတ်ဘောင်အမြင့်ရှိသော အက်ပ်များအတွက် အလျားလိုက်ဖွဲ့စည်းမှုကို ဖန်တီးထားချိန်တွင် ကက်ဘိနက်အကျယ်ကို လျှော့ချရန် အလေးပေးထားသည်။

Q3- တပ်ဆင်မှုဦးတည်ချက်သည် ဓာတ်ပေါင်းဖို၏စွမ်းဆောင်ရည်အပေါ် သက်ရောက်မှုရှိပါသလား။

လျှပ်စစ်စွမ်းဆောင်နိုင်မှုသည် သံလိုက်ဒီဇိုင်း၊ လျှပ်ကူးပစ္စည်းတန်ဖိုးနှင့် အဆင့်သတ်မှတ်ထားသော လက်ရှိအပေါ်မူတည်သည်။ ဒေါင်လိုက်ဖွဲ့စည်းပုံသည် အဓိကအားဖြင့် တပ်ဆင်မှုပြောင်းလွယ်ပြင်လွယ်နှင့် ကက်ဘိနက်ပေါင်းစပ်မှုကို တိုးတက်စေသည်။

Q4: Dufew သည် ဓာတ်ပေါင်းဖိုဒီဇိုင်းကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

ဟုတ်ကဲ့။ Dufew သည် ပရောဂျက်လိုအပ်ချက်အရ လျှပ်စစ်ကန့်သတ်ချက်များ၊ အတိုင်းအတာ၊ တပ်ဆင်တည်ဆောက်ပုံများနှင့် စပယ်ယာပစ္စည်းများအပါအဝင် စိတ်ကြိုက်ဖြေရှင်းချက်များကို ပံ့ပိုးပေးသည်။

ထုတ်လုပ်မှုစွမ်းရည်နှင့် အရည်အသွေးအာမခံချက်

Dufew Electric သည် DC Link ဓာတ်ပေါင်းဖိုများ၊ AC ဓာတ်ပေါင်းဖိုများ၊ ဘရိတ်ဒဏ်ခံကိရိယာများ၊ ထရန်စဖော်မာများနှင့် ဆက်စပ်လျှပ်စစ်ဓာတ်ပေါင်းဖိုများအပါအဝင် စိတ်ကြိုက်စွမ်းအင်သုံး အီလက်ထရွန်းနစ်ပစ္စည်းများကို အထူးပြုပါသည်။

ပရော်ဖက်ရှင်နယ် အင်ဂျင်နီယာစွမ်းရည်နှင့် ထိန်းချုပ်ထားသော ကုန်ထုတ်လုပ်မှု လုပ်ငန်းစဉ်များဖြင့် Dufew သည် စက်မှုအလိုအလျောက်စနစ်၊ VFD စနစ်များနှင့် ပါဝါကူးပြောင်းခြင်းဆိုင်ရာ အသုံးချပရိုဂရမ်များအတွက် ယုံကြည်စိတ်ချရသော ဓာတ်ပေါင်းဖိုဖြေရှင်းချက်များကို ပံ့ပိုးပေးပါသည်။

ထုတ်လုပ်မှုစွမ်းရည်များ ပါဝင်သည်-

- တိကျသော core processing

- Winding ထုတ်လုပ်မှု

- Air-gap ချိန်ညှိခြင်း။

- ဖုန်စုပ်စက်

- လျှပ်စစ်စွမ်းဆောင်ရည်စမ်းသပ်ခြင်း။

ထုတ်ကုန်တစ်ခုစီကို insulation resistance၊ ဗို့အားခံနိုင်ရည်၊ inductance၊ အပူချိန်မြင့်တက်မှုနှင့် ဆူညံသံစမ်းသပ်ခြင်းများဖြင့် စစ်ဆေးအတည်ပြုထားပါသည်။

Dufew သည် အရည်အသွေးစီမံခန့်ခွဲမှုနှင့် ထုတ်ကုန်စံချိန်စံညွှန်းများတွင် စဉ်ဆက်မပြတ် တိုးတက်မှုကို ထိန်းသိမ်းထားသည်။ ကုမ္ပဏီသည် ကမ္ဘာလုံးဆိုင်ရာ စက်မှုဖောက်သည်များကို ပံ့ပိုးရန်အတွက် ISO အရည်အသွေးစီမံခန့်ခွဲမှု လက်မှတ်၊ CE လက်မှတ်၊ ထုတ်ကုန်စမ်းသပ်မှု အစီရင်ခံစာများနှင့် နည်းပညာဆိုင်ရာ စာရွက်စာတမ်းများကို ပံ့ပိုးပေးပါသည်။

ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။

Dufew သည် စက်မှုဓာတ်ပေါင်းဖိုများ လုံခြုံစွာ သယ်ယူပို့ဆောင်ရေးအတွက် ပို့ကုန်အသားပေး ထုပ်ပိုးမှုဖြေရှင်းချက်ကို အသုံးပြုသည်။

ထုပ်ပိုးမှုတွင်-

- insulation အစိတ်အပိုင်းများအတွက် အစိုဓာတ်ကို ကာကွယ်ပေးခြင်း။

- သယ်ယူပို့ဆောင်ရေးကာလတွင် အားဖြည့်ပြင်ဆင်ခြင်း။

- မော်ဒယ်ကြီးများအတွက် စိတ်ကြိုက် သစ်သားအိတ်များ

- ထုတ်ကုန်သတ်မှတ်ခြင်းနှင့် နည်းပညာဆိုင်ရာစာရွက်စာတမ်းများ

ဓာတ်ပေါင်းဖိုတစ်ခုစီကို ပို့ဆောင်ခြင်းမပြုမီ စစ်ဆေးပြီး ဝယ်ယူသူ ပရောဂျက်လိုအပ်ချက်အရ လိုအပ်သောစာရွက်စာတမ်းများ ပံ့ပိုးပေးပါသည်။
