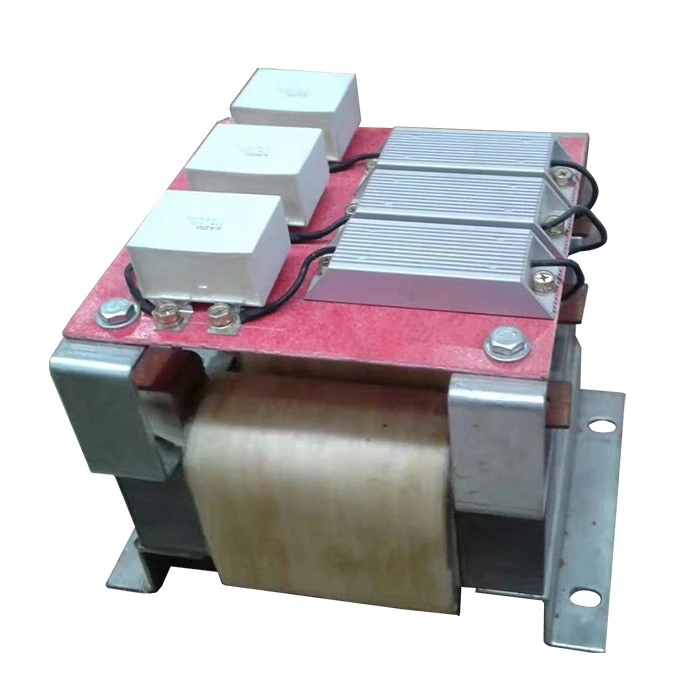

Derivative Voltage Filter

Dufew Electric Derivative Voltage Filter ကို အင်ဗာတာနှင့် မော်တာကြားရှိ လျှပ်စစ်အခြေအနေများ တိုးတက်ကောင်းမွန်စေရန် VFD ၏ အထွက်ဘက်တွင် တပ်ဆင်ထားသည်။ ခေတ်မီအင်ဗာတာစနစ်များသည် တိကျသောအမြန်နှုန်းနှင့် torque ထိန်းချုပ်မှုအတွက် မြန်နှုန်းမြင့်ခလုတ်များကို အသုံးပြုထားသော်လည်း လျင်မြန်သော PWM ဗို့အားအကူးအပြောင်းများသည် မော်တာအကွေ့အကောက်များပေါ်တွင် dv/dt ဖိစီးမှုကို တိုးမြင့်စေသည့် မတ်စောက်သောဗို့အားအစွန်းများကို ဖန်တီးပေးနိုင်သည်။ ကေဘယ် impedance မကိုက်ညီမှုကြောင့် ရောင်ပြန်ဟပ်သည့်ဗို့အား၊ မော်တာနှင့်မြေပြင်ကြားရှိ ဘုံမုဒ်ဗို့အား၊ လက်ရှိအန္တရာယ်နှင့် ကြိမ်နှုန်းမြင့်လျှပ်စစ်သံလိုက်ဝင်ရောက်မှုတို့ဖြစ်သည်။

ရှည်လျားသော မော်တာကေဘယ်ကြိုးများ လည်ပတ်ခြင်း၊ မြင့်မားသော အင်ဗာတာ ကူးပြောင်းခြင်း ကြိမ်နှုန်းများ၊ အင်ဗာတာ တာဝန်အတွက် မူလပုံစံမဟုတ်သော မော်တာများ၊ သို့မဟုတ် တင်းကျပ်သော လျှပ်စစ်တည်ငြိမ်မှု လိုအပ်ချက်များရှိသော စက်မှုလုပ်ငန်းသုံး စက်ကိရိယာများဖြင့် ဤသက်ရောက်မှုများ ပိုမိုသိသာလာပါသည်။ Dufew သည် ကြိမ်နှုန်းမြင့် တုန်ခါမှု စွမ်းအင်ကို စုပ်ယူရန် ထိန်းချုပ်မှု ခံနိုင်ရည်ရှိသော LC damping ဖွဲ့စည်းပုံကို အသုံးပြု၍ ဗို့အား ကူးပြောင်းမှုနှုန်း နှေးကွေးကာ ပုံမှန် အင်ဗာတာ လည်ပတ်မှုကို ထိန်းသိမ်းထားစဉ်တွင် ယာယီ လျှပ်စစ်ဖိအားကို လျှော့ချပေးပါသည်။

Filter သည် PWM ဗို့အားအထွတ်အထိပ်၊ မော်တာလျှပ်ကာဖိစီးမှု၊ ရောင်ပြန်ဟပ်-လှိုင်းအကျိုးသက်ရောက်မှုနှင့် ကြိမ်နှုန်းမြင့်ဝင်ရောက်စွက်ဖက်မှုတို့ကို လျှော့ချနိုင်ပြီး ကေဘယ်လ်ပို့လွှတ်မှုအခြေအနေများနှင့် အလုံးစုံမောင်းနှင်မှုစနစ် တွဲဖက်အသုံးပြုနိုင်မှုကို ပိုမိုကောင်းမွန်စေပါသည်။

Dufew dv/dt နည်းပညာ ဘယ်လိုအလုပ်လုပ်လဲ။

Voltage Transition Control အတွက် LC Damping Structure

အင်ဗာတာ ကူးပြောင်းစဉ်တွင်၊ PWM ပဲမျိုးစုံများသည် မော်တာကြိုးမှတဆင့် သွားလာသော ကြိမ်နှုန်းမြင့် ဗို့အားပြောင်းလဲမှုများကို ထုတ်ပေးပါသည်။ ဇကာသည် လျင်မြန်သောဗို့အားပြောင်းလဲမှုများနှင့် လျှပ်စီးကြောင်းလွန်ဗို့အားကိုကန့်သတ်ရန်၊ မော်တာတာမင်နယ်များရှိ ဗို့အားအခြေအနေများကို ပိုမိုကောင်းမွန်လာစေရန်နှင့် ရောင်ပြန်ဟပ်-လှိုင်းသက်ရောက်မှုများကိုလျှော့ချရန် အထွက်ပတ်လမ်းအတွင်းသို့ ထိန်းချုပ်ထားသော impedance ကိုမိတ်ဆက်ပေးသည်။ သမားရိုးကျ အထွက်ဓာတ်ပေါင်းဖိုနှင့် နှိုင်းယှဉ်ပါက စိုစွတ်သောဖွဲ့စည်းပုံသည် ကြိမ်နှုန်းမြင့်ဗို့အား လည်ပတ်မှုကို ထပ်လောင်းထိန်းချုပ်ပေးပါသည်။

Common-Mode Voltage Control ဒီဇိုင်း

ကြိမ်နှုန်းမြင့်စွာပြောင်းခြင်းသည် မော်တာအကွေ့အကောက်များ၊ ကေဘယ်ကြိုးလွှဲများနှင့် မြေစိုက်စနစ်ကြားတွင် ဘုံမုဒ်ဗို့အား ဖန်တီးပေးနိုင်သည်။ Dufew သည် ရိုးရိုးဗို့အားသက်ရောက်မှုများကို ကန့်သတ်ရန်၊ bearing discharge current ဖြစ်နိုင်ချေကို လျှော့ချရန်နှင့် EMC စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးနိုင်သည့် ဘုံမုဒ်တွင် ဝင်ရောက်စွက်ဖက်မှုနှင့် ကြိမ်နှုန်းမြင့်ဗို့အား အစိတ်အပိုင်းများကို လျှော့ချရန်အတွက် သံလိုက်နှင့် လျှပ်စစ်ဒီဇိုင်းကို ပိုကောင်းအောင်ပြုလုပ်သည်။

မော်တာကာကွယ်ရေးစွမ်းဆောင်ရည်

PWM လည်ပတ်မှုအောက်တွင် လျှပ်ကာဖိစီးမှုကို လျှော့ချခြင်း။

လျင်မြန်သောဗို့အားအကူးအပြောင်းများနှင့် ထပ်ခါတလဲလဲ PWM ပဲမျိုးစုံများသည် မော်တာအကွေ့အကောက်များ လျှပ်ကာများပေါ်တွင် လျှပ်စစ်ဖိအားကို တိုးစေပြီး အချိန်ကြာလာသည်နှင့်အမျှ လျှပ်ကာအိုမင်းခြင်းကို အထောက်အကူပြုသည်။ ဗို့အားမြင့်တက်မှုနှုန်းကို ထိန်းညှိပေးခြင်းနှင့် ယာယီအထွတ်အထိပ်များကို ကန့်သတ်ခြင်းဖြင့် Dufew သည် အကွေ့အကောက်များသော လျှပ်ကာဖိစီးမှုကို လျှော့ချပေးကာ VFD လုပ်ဆောင်ချက်နှင့် ပိုမိုကောင်းမွန်သော လိုက်ဖက်ညီမှုလိုအပ်သည့် မော်တာများကို ပြန်လည်ပြုပြင်သည့်အပလီကေးရှင်းများအတွက် သင့်လျော်ပါသည်။

Bearing Reliability ကို တိုးတက်စေခြင်း။

ဘုံမုဒ်ဗို့အားသည် မော်တာဝက်ဝံများမှတစ်ဆင့် ကြိမ်နှုန်းမြင့်လျှပ်စီးလမ်းကြောင်းများကို ဖန်တီးနိုင်သည်၊၊ ရှပ်ဗို့အား တိုးမြင့်လာစေပြီး ဝက်ဝံထုတ်လွှတ်မှုဆိုင်ရာ အကျိုးဆက်များကို ဖန်တီးနိုင်သည်။ ကြိမ်နှုန်းမြင့် ဗို့အားအစိတ်အပိုင်းများကို လျှော့ချခြင်းဖြင့်၊ စစ်ထုတ်မှုသည် ပိုမိုတည်ငြိမ်သော မော်တာလည်ပတ်မှုကို ပံ့ပိုးပေးစဉ်တွင် ရှပ်ဗို့အား လွှမ်းမိုးမှုကို ကန့်သတ်ရန်နှင့် လက်ရှိနှင့် ဆက်နွှယ်သော ပျက်စီးမှုများကို ဖြစ်ပေါ်စေသည်။

စဉ်ဆက်မပြတ် စက်မှုလုပ်ငန်းများကို ပံ့ပိုးကူညီခြင်း။

စဉ်ဆက်မပြတ် တာဝန်ထမ်းဆောင်နိုင်သော အခြေအနေများအောက်တွင် လည်ပတ်နေသော မော်တာများအတွက်၊ ဗို့အားအပြောင်းအရွှေ့များနှင့် ကြိမ်နှုန်းမြင့်လျှပ်စစ်ဖိအားကို ထိန်းချုပ်ခြင်းသည် စက်ပစ္စည်းများရရှိနိုင်မှုကို ထိန်းသိမ်းနိုင်ပြီး မော်တာများနှင့် ချိတ်ဆက်ထားသော အစိတ်အပိုင်းများတွင် လျှပ်စစ်ဖိအားကို လျှော့ချပေးနိုင်သည်။ ၎င်းသည် စက်မှုဒရိုက်ဗ်စနစ်များတွင် တည်ငြိမ်သောလည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုလိုအပ်ချက်များကို ပံ့ပိုးပေးသည်။

လျှောက်လွှာရွေးချယ်ရေးလမ်းညွှန်

စနစ်များရှိသောအခါတွင် dv/dt filtering solution ကို အများအားဖြင့် ထည့်သွင်းစဉ်းစားသည်-

ရိုးရိုးအပလီကေးရှင်းများ

Dufew ဖြေရှင်းချက်များသည် အောက်ပါတို့အတွက် သင့်လျော်ပါသည်။

ပုံမှန်အပလီကေးရှင်းများတွင် စက်မှုအလိုအလျောက်စနစ်၊ CNC စက်ယန္တရားများ၊ ဆိပ်ကမ်းကိရိယာများ၊ ဆေးထိုးစက်များ၊ အထည်အလိပ်စက်ပစ္စည်းများ၊ စက္ကူပြုပြင်ခြင်းကိရိယာများနှင့် VFD-မောင်းနှင်သောမော်တာများသည် ပိုမိုကောင်းမွန်သောဗို့အားထိန်းချုပ်မှုနှင့် မော်တာဘေးဘက်လျှပ်စစ်ဓာတ်အားကာကွယ်မှုလိုအပ်သည့်စမ်းသပ်မှုစနစ်များပါဝင်သည်။

နည်းပညာပိုင်းဆိုင်ရာဒီဇိုင်းအင်္ဂါရပ်များ

Low-Loss Magnetic Component ဒီဇိုင်း

Dufew သည် သံလိုက်ဆုံးရှုံးမှုကို လျှော့ချရန်နှင့် စဉ်ဆက်မပြတ် လည်ပတ်နေစဉ်အတွင်း ထိရောက်သော အပူများ စိမ့်ထွက်မှုကို ပံ့ပိုးပေးနေစဉ် တည်ငြိမ်သော inductance လက္ခဏာများကို ထိန်းသိမ်းရန်အတွက် Dufew သည် အကောင်းဆုံးသော သံလိုက်ပစ္စည်းများနှင့် အစိတ်အပိုင်းဖွဲ့စည်းပုံများကို အသုံးပြုပါသည်။

စက်မှုလျှပ်ကာစနစ်

လျှပ်ကာစနစ်သည် စက်မှုလုပ်ငန်းလည်ပတ်စဉ်အတွင်း လျှပ်ကာခိုင်မာမှု၊ စက်ပိုင်းဆိုင်ရာ ကြံ့ခိုင်မှုနှင့် ပတ်ဝန်းကျင်အခြေအနေများကို ခံနိုင်ရည်ရှိစေရန် ဖုန်စုပ်စုပ်လိမ်းဆေးဖြင့် Class F လျှပ်ကာပစ္စည်းများကို အသုံးပြုနိုင်သည်။

Flexible Installation Configuration

မတူညီသော ကက်ဘိနက်နှင့် စက်ပစ္စည်း အပြင်အဆင်များကို လိုက်လျောညီထွေဖြစ်စေရန်အတွက် Dufew သည် IP00 နှင့် IP22 အကာအကွယ်ရွေးချယ်မှုများ၊ ဒေါင်လိုက် သို့မဟုတ် အလျားလိုက် တပ်ဆင်မှု၊ စိတ်ကြိုက်အတိုင်းအတာများနှင့် လျှောက်လွှာလိုအပ်ချက်အရ ပရောဂျက်ဆိုင်ရာ စက်ပိုင်းဆိုင်ရာပုံစံများကို ပံ့ပိုးပေးသည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

dv/dt Filter နှင့် Sine Wave Filter

ထုတ်လုပ်မှုစွမ်းရည်နှင့် အရည်အသွေးအာမခံချက်

Dufew Electric သည် စစ်ထုတ်စက်များ၊ ဓာတ်ပေါင်းဖိုများ၊ ဘရိတ်ခံခံကိရိယာများ၊ ထရန်စဖော်မာများနှင့် စိတ်ကြိုက်လျှပ်စစ်ဖြေရှင်းချက်များ အပါအဝင် စက်မှုစွမ်းအင်သုံး အီလက်ထရွန်းနစ်ပစ္စည်းများတွင် အထူးပြုပါသည်။ မော်တာကာကွယ်ရေးစစ်ထုတ်ခြင်းထုတ်ကုန်များအတွက်၊ ထုတ်လုပ်မှုလုပ်ငန်းစဉ်သည် သံလိုက်အူတိုင်ရွေးချယ်မှု၊ တိကျစွာအကွေ့အကောက်များ၊ လျှပ်ကာပစ္စည်းကုသမှု၊ ဖုန်စုပ်စက်၊ လျှပ်စစ်စွမ်းဆောင်ရည်စမ်းသပ်ခြင်းနှင့် နောက်ဆုံးစစ်ဆေးခြင်းတို့ကို အကျုံးဝင်သည်။

အဓိက အရည်အသွေးစစ်ဆေးမှုများ ပါဝင်နိုင်သည်-

- လျှပ်ကာခံနိုင်ရည်စမ်းသပ်ခြင်း။
- Dielectric စမ်းသပ်မှုကိုခံနိုင်ရည်ရှိသည်။
- Inductance စစ်ဆေးခြင်း
- အပူချိန်မြင့်တက်စမ်းသပ်ခြင်း။
- နောက်ဆုံးထုတ်ကုန်စစ်ဆေးခြင်း။

Dufew Electric သည် OEM ထုတ်လုပ်မှု၊ စိတ်ကြိုက်လျှပ်စစ် ကန့်သတ်ချက်များ၊ အင်ဂျင်နီယာ အပလီကေးရှင်း ပံ့ပိုးမှုနှင့် ပရောဂျက်အခြေခံ ဖြေရှင်းချက်များကို ပံ့ပိုးပေးသည်။ ထုတ်ကုန်နှင့် ပရောဂျက်လိုအပ်ချက်များအလိုက် အသိအမှတ်ပြုလက်မှတ်စာရွက်စာတမ်းများနှင့် ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာများကို ပံ့ပိုးပေးနိုင်ပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- VFD စနစ်များတွင် အသုံးပြုသည့် Derivative Voltage Filter ဆိုသည်မှာ အဘယ်နည်း။

Derivative Voltage Filter ကို dv/dt ဖိစီးမှု၊ ယာယီလျှပ်စီးကြောင်းများ မြင့်တက်မှုနှင့် အင်ဗာတာ ကူးပြောင်းခြင်းဖြင့် ထုတ်ပေးသည့် ကြိမ်နှုန်းမြင့် အနှောင့်အယှက်များကို လျှော့ချရန်အတွက် အသုံးပြုသည်။ ၎င်းသည် မော်တာ လျှပ်ကာ အကာအကွယ်နှင့် စနစ်၏ ယုံကြည်စိတ်ချရမှုကို တိုးတက်စေရန် ကူညီပေးသည်။

Q2- ဒီဖြေရှင်းချက်ကို ဘယ်အချိန်မှာ ရွေးချယ်သင့်လဲ။

ရှည်လျားသော မော်တာကြိုးများ၊ အင်ဗာတာ-မောင်းနှင်ထားသော စံမော်တာများ၊ မြင့်မားသော ကူးပြောင်းမှုကြိမ်နှုန်းများ၊ တင်းကြပ်သော EMC လိုအပ်ချက်များ ရှိသည့် အက်ပ်လီကေးရှင်းများအတွက် အကြံပြုထားသည်။

Q3- dv/dt filter နှင့် sine wave filter အကြား ကွာခြားချက်မှာ အဘယ်နည်း။

dv/dt ဇကာသည် အဓိကအားဖြင့် ဗို့အားမြင့်တက်မှုနှုန်းနှင့် ယာယီဗို့အားဖိစီးမှုကို လျှော့ချပေးကာ၊ sine wave filter သည် PWM output အား ပိုမိုမြင့်မားသော စစ်ထုတ်မှုစွမ်းဆောင်ရည်ဖြင့် near-sinusoidal waveform သို့ ပြောင်းလဲစေသည်။

Q4: Dufew သည် မော်တာကာကွယ်ရေးဖြေရှင်းချက်များကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

ဟုတ်ကဲ့။ Dufew သည် စနစ်ဗို့အား၊ လက်ရှိ စွမ်းဆောင်ရည်၊ ဝန်ဆောင်မှုပေးသည့် ကြိမ်နှုန်း၊ ကေဘယ်အရှည်၊ တပ်ဆင်မှုလိုအပ်ချက်များနှင့် လျှောက်လွှာအခြေအနေများအလိုက် စိတ်ကြိုက်ဖြေရှင်းချက်များကို ပံ့ပိုးပေးပါသည်။

Dufew Electric မှ စိတ်ကြိုက် မော်တာကာကွယ်ရေးဖြေရှင်းချက်

Dufew Electric သည် VFD စနစ်များ၊ ဆာဗိုဒရိုက်များနှင့် စက်မှုမော်တာအပလီကေးရှင်းများအတွက် စိတ်ကြိုက်အထွက်-ဘေးကာကွယ်ရေးဖြေရှင်းချက်များကို ပံ့ပိုးပေးပါသည်။ ပရော်ဖက်ရှင်နယ်လျှပ်စစ်ဒီဇိုင်း၊ ထိန်းချုပ်ထားသောကုန်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များနှင့် တင်းကျပ်သောအရည်အသွေးစစ်ဆေးခြင်းတို့ဖြင့် Dufew သည် သုံးစွဲသူများအား PWM ဆိုင်ရာလျှပ်စစ်ဖိအားကိုလျှော့ချပေးပြီး ရေရှည်မောင်းနှင်မှုစနစ်၏ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ပေးပါသည်။
