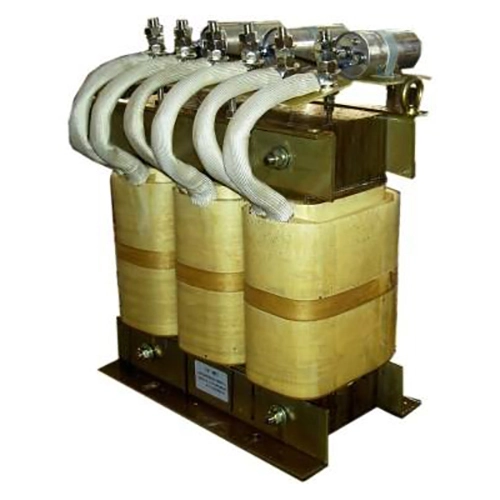

Sine Wave Filter

Dufew Electric Sine Wave Filter ကို VFD စနစ်များ၏ အထွက်ဘက်ခြမ်းတွင် တပ်ဆင်ထားပြီး မော်တာဘေးဘက် လှိုင်းပုံသဏ္ဍာန် အရည်အသွေးကို မြှင့်တင်ကာ စက်မှုလုပ်ငန်းသုံး အသုံးချမှုများတွင် ယုံကြည်စိတ်ချရသော မော်တာအကာအကွယ်ကို ပေးဆောင်သည်။ VFD ကူးပြောင်းခြင်း လုပ်ဆောင်ချက်အတွင်း၊ ကြိမ်နှုန်းမြင့် PWM ဗို့အား ပဲမျိုးစုံများကို မော်တာကြိုးများမှတဆင့် ထုတ်ပေးပြီး အထူးသဖြင့် တာဝေးတပ်ဆင်မှုများတွင်၊ အထူးသဖြင့် ရောင်ပြန်ဟပ်နေသော ဗို့အား၊ ပိုများသော dv/dt စိတ်ဖိစီးမှု၊ လျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှုနှင့် အပိုမော်တာဆုံးရှုံးမှုတို့ကို ဖြစ်စေနိုင်သော တာဝေးအကွာအဝေး တပ်ဆင်မှုများတွင် ထုတ်လွှင့်သည်။

VFD Sine Wave Filter သည် ဓာတ်ပေါင်းဖိုများနှင့် capacitors များပါဝင်သော LC low-pass filtering တည်ဆောက်ပုံကို လက်ခံပါသည်။ filtering network သည် carrier-frequency အစိတ်အပိုင်းများနှင့် PWM output အချက်ပြမှုများမှ ကြိမ်နှုန်းမြင့်မားသော ဟာမိုနီများကို လျော့ပါးစေပြီး အခြေခံကြိမ်နှုန်းဗို့အားကို ထိရောက်စွာဖြတ်သန်းနိုင်စေကာ အထွက်လှိုင်းပုံစံအား ပိုမိုချောမွေ့သောအနီးရှိ sinusoidal waveform အဖြစ်သို့ပြောင်းလဲပေးပါသည်။

စစ်ထုတ်ခြင်းလုပ်ငန်းစဉ်သည် ကူညီပေးသည်-

- ကြိမ်နှုန်းမြင့် PWM အစိတ်အပိုင်းများကို လျှော့ချပါ။

- မော်တာ terminal ဗို့အားလှိုင်းပုံစံကို မြှင့်တင်ပါ။

- motor insulation တွင် dv/dt stress ကို လျှော့ချပါ။

- လျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှု (EMI)

- မော်တာလည်ပတ်မှုတည်ငြိမ်မှုနှင့် ဝန်ဆောင်မှုဆိုင်ရာ ယုံကြည်စိတ်ချရမှုကို တိုးတက်စေခြင်း။

ထုတ်ကုန်သည် စဉ်ဆက်မပြတ်စက်မှုလုပ်ငန်းလည်ပတ်စဉ်အတွင်း တည်ငြိမ်သောစွမ်းဆောင်ရည်ကိုထိန်းသိမ်းထားရန်၊ ရှည်လျားသောကေဘယ်မော်တာစနစ်များ၊ အလိုအလျောက်စနစ်သုံးကိရိယာများနှင့် စွမ်းဆောင်ရည်မြင့် VFD အသုံးချပရိုဂရမ်များအတွက် ထိရောက်သောဖြေရှင်းချက်ပေးစွမ်းရန် ထုတ်ကုန်သည် ဆုံးရှုံးမှုနည်းပါးသောအအေးခံစီလီကွန်စတီးလ်များ၊ Class F လျှပ်ကာပစ္စည်းများ၊ လေဟာနယ် impregnation နည်းပညာနှင့် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော အပူတည်ဆောက်ပုံများကို အသုံးပြုထားသည်။

အဓိက အားသာချက်များ

1. ပိုမိုကောင်းမွန်သော VFD အထွက်လှိုင်းပုံစံ

အဓိကအားဖြင့် circuit impedance တိုးမြင့်ပေးသည့် Standard output reactor နှင့် မတူဘဲ၊ LC filtering structure သည် ကြိမ်နှုန်းမြင့် switching အစိတ်အပိုင်းများကို လျော့ချပေးကာ ပိုမိုချောမွေ့သော မော်တာဗို့အားလှိုင်းပုံစံကို ဖြစ်ပေါ်စေပြီး ကြိမ်နှုန်းမြင့်ပုံပျက်ခြင်းနှင့် motor windings များတွင် လျှပ်စစ်ဖိအားကို လျှော့ချပေးပါသည်။

2. Motor Insulation Stress ကို လျှော့ချပါ။

မြင့်မားသော dv/dt PWM ပဲမျိုးစုံများသည် အထူးသဖြင့် VFD နှင့် မော်တာကြားတွင် ကေဘယ်ကြိုးရှည်များကို တပ်ဆင်သောအခါတွင် လျှပ်ကာဖိစီးမှုကို တိုးစေနိုင်သည်။ ဇကာသည် ဗို့အားမြင့်တက်မှုနှင့် ရောင်ပြန်ဟပ်-လှိုင်းသက်ရောက်မှုများကို ကန့်သတ်ရန် ကူညီပေးသည်၊၊ မော်တာအကွေ့အကောက်များဆိုင်ရာ လျှပ်ကာများပေါ်တွင် ဖိအားများကို လျှော့ချပေးပြီး ရေရှည်မော်တာလည်ပတ်မှုကို ပံ့ပိုးပေးသည်။

3. Long-Distance Motor Cable များအတွက် သင့်လျော်သည်။

ရှည်လျားသော မော်တာကြိုးများသည် အားသွင်းလျှပ်စီးကြောင်းနှင့် ရောင်ပြန်ဟပ်သည့်ဗို့အားကို တိုးမြှင့်ပေးနိုင်သော ဖြန့်ဝေထားသော စွမ်းရည်ကို မိတ်ဆက်ပေးသည်။ Dufew သည် အဝေးထိန်းပန့်စနစ်များ၊ ပြင်ပမော်တာပစ္စည်းများ၊ မြေအောက်စက်ပစ္စည်းများနှင့် ကြီးမားသောထုတ်လုပ်မှုလိုင်းများကဲ့သို့သော အသုံးချပရိုဂရမ်များအတွက် စနစ်လိုအပ်ချက်များနှင့်အညီ လျှပ်စစ်ကန့်သတ်ချက်များကို ချိန်ညှိသည်။

4. ပိုမိုကောင်းမွန်သော မော်တာလည်ပတ်မှုအခြေအနေများ

ကြိမ်နှုန်းမြင့်စွက်ဖက်မှုနှင့် အထွက်လှိုင်းပုံသဏ္ဍာန်ပုံမမှန်ခြင်းကို လျှော့ချခြင်းဖြင့်၊ စစ်ထုတ်မှုသည် မော်တာလျှပ်စစ်သံလိုက်ဆူညံသံ၊ အပူချိန်တိုးလာခြင်း၊ ဟာမိုနစ်ဆိုင်ရာ ဆုံးရှုံးမှုများနှင့် မတည်မငြိမ် အင်ဗာတာအထွက်လှိုင်းပုံစံများနှင့် ဆက်စပ်နေသော စက်တုန်ခါမှုများကို လျှော့ချနိုင်သည်။

နည်းပညာပိုင်းဆိုင်ရာဒီဇိုင်းအင်္ဂါရပ်များ

Optimized LC Low-Pass Filtering Structure

ဓာတ်ပေါင်းဖိုနှင့် ကာပတ်စီတာတို့သည် VFD ၏ PWM အထွက်ဝိသေသလက္ခဏာများနှင့်အညီ တူညီသည်။ ထွက်ပေါ်လာသော LC ဖွဲ့စည်းပုံသည် အခြေခံကြိမ်နှုန်း၏ ထုတ်လွှင့်မှုကို ထိန်းသိမ်းထားပြီး မော်တာဘက်ခြမ်းရှိ ဗို့အားလှိုင်းပုံစံကို ပိုမိုကောင်းမွန်စေချိန်တွင် သယ်ဆောင်သူ-ကြိမ်နှုန်း အစိတ်အပိုင်းများကို လျော့ပါးစေသည်။

Low-Loss Magnetic Circuit ဒီဇိုင်း

သံလိုက်စနစ်သည် တည်ငြိမ်သော inductance လက္ခဏာများကို ထိန်းသိမ်းရန်နှင့် စဉ်ဆက်မပြတ်လည်ပတ်နေစဉ်အတွင်း သံလိုက်ဆုံးရှုံးမှုကို ထိန်းချုပ်ရန်အတွက် သံလိုက်စနစ်သည် အအေးခံထားသော ဆီလီကွန်စတီးလ်များ၊ ပိုမိုကောင်းမွန်သော လေထုကွာဟမှုတည်ဆောက်ပုံနှင့် ဆုံးရှုံးမှုနည်းသော သံလိုက်ပစ္စည်းများကို အသုံးပြုနိုင်သည်။

ယုံကြည်စိတ်ချရသောလျှပ်ကာနှင့်အပူဒီဇိုင်း

လျှပ်ကာစနစ်သည် Class F မြင့်မားသော အပူချိန်လျှပ်ကာ၊ ဖုန်စုပ်စက်နှင့် မီးမလောင်နိုင်သော လျှပ်ကာပစ္စည်းများကို ပေါင်းစပ်နိုင်သည်။ ဤအစီအမံများသည် စဉ်ဆက်မပြတ်စက်မှုအခြေအနေများအောက်တွင် dielectric strength၊ စက်ပိုင်းဆိုင်ရာတည်ငြိမ်မှုနှင့် ယုံကြည်စိတ်ချရသောလည်ပတ်မှုကို ပံ့ပိုးပေးပါသည်။

မော်ဒယ်ဖော်ပြချက်

ဥပမာ- SWF-4 3 2-1200

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

ရိုးရိုးအပလီကေးရှင်းများ

Dufew Sine Wave Filter ဖြေရှင်းချက်များသည် ပိုမိုကောင်းမွန်သော အထွက်လှိုင်းပုံစံစွမ်းဆောင်ရည်နှင့် မော်တာကာကွယ်မှုလိုအပ်သော VFD စနစ်များအတွက် သင့်လျော်ပါသည်။

ထုတ်လုပ်မှုစွမ်းရည်နှင့် အရည်အသွေးအာမခံချက်

Dufew Electric သည် စစ်ထုတ်မှုများ၊ ဓာတ်ပေါင်းဖိုများ၊ ဘရိတ်ခံခံကိရိယာများ၊ ထရန်စဖော်မာများနှင့် စိတ်ကြိုက်လျှပ်စစ်ဖြေရှင်းချက်များ အပါအဝင် စက်မှုစွမ်းအင်သုံး အီလက်ထရွန်းနစ်ပစ္စည်းများကို ထုတ်လုပ်ပါသည်။ လှိုင်းပုံသဏ္ဍာန် စစ်ထုတ်ခြင်း ထုတ်ကုန်များအတွက်၊ သံလိုက်အစိတ်အပိုင်းပြင်ဆင်မှုနှင့် အကွေ့အကောက်များမှ ထိန်းချုပ်ထားသော လုပ်ငန်းစဉ်များမှတစ်ဆင့် ထုတ်လုပ်မှုကို လျှပ်ကာဖြင့် ကုသခြင်း၊ impregnation၊ လျှပ်စစ်စမ်းသပ်ခြင်းနှင့် နောက်ဆုံးစစ်ဆေးခြင်းအထိ လုပ်ဆောင်သည်။

ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များ ပါဝင်သည်-

- သံလိုက်အူတိုင်လုပ်ဆောင်ခြင်း။

- တိကျသောအကွေ့အကောက်

- လျှပ်ကာကုသမှု

- ဖုန်စုပ်စက်

- လျှပ်စစ်စွမ်းဆောင်ရည်စမ်းသပ်ခြင်း။

အရည်အသွေးစစ်ဆေးခြင်းတွင် စစ်ဆေးမှုများအပါအဝင် အဓိကလျှပ်စစ်နှင့် စက်ပိုင်းဆိုင်ရာ ကန့်သတ်ချက်များ ပါဝင်ပါသည်။

- လျှပ်ကာခံနိုင်ရည်စမ်းသပ်ခြင်း။

- Dielectric စမ်းသပ်မှုကိုခံနိုင်ရည်ရှိသည်။

- လျှပ်စစ် parameter ကိုအတည်ပြုခြင်း။

- အပူချိန်မြင့်တက်စမ်းသပ်ခြင်း။

- နောက်ဆုံးအသွင်အပြင်စစ်ဆေးခြင်း။

Dufew Electric သည် OEM ထုတ်လုပ်မှု၊ စိတ်ကြိုက်လျှပ်စစ်ဆိုင်ရာ ကန့်သတ်ချက်များ၊ အင်ဂျင်နီယာအပလီကေးရှင်း ပံ့ပိုးမှုနှင့် ပရောဂျက်အခြေခံ ထောက်ပံ့မှုတို့ကိုလည်း ပံ့ပိုးပေးပါသည်။ ထုတ်ကုန်ပုံဆွဲခြင်း၊ စမ်းသပ်မှုအစီရင်ခံစာများနှင့် လက်မှတ်စာရွက်စာတမ်းများကို ဝယ်ယူသူနှင့် ပရောဂျက်လိုအပ်ချက်များနှင့်အညီ ပံ့ပိုးပေးနိုင်ပါသည်။

ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။

Dufew သည် စက်မှုလျှပ်စစ်ထုတ်ကုန်များအတွက် ပို့ကုန်အဆင့်မီ ထုပ်ပိုးမှုဖြေရှင်းချက်ကို ပံ့ပိုးပေးပါသည်။

ထုပ်ပိုးမှုတွင်-

- အစိုဓာတ်ကို ခံနိုင်ရည်ရှိအောင် ကာကွယ်ပေးခြင်း။

- Shock-resistant fixation များ

- လေးလံသောမော်ဒယ်များအတွက် အားဖြည့်သစ်သားအိတ်များ

- ထုတ်ကုန်အမှတ်အသားတံဆိပ်များ

- နည်းပညာဆိုင်ရာစာရွက်စာတမ်းများ

ကုန်ပစ္စည်းသတ်မှတ်ချက်များသည် သုံးစွဲသူလိုအပ်ချက်များနှင့်ကိုက်ညီကြောင်း သေချာစေရန် ယူနစ်တစ်ခုစီကို ပို့ဆောင်ခြင်းမပြုမီ စစ်ဆေးစစ်ဆေးပါသည်။

Sine Wave Filter နှင့် Output Reactor

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- Sine Wave Filter နှင့် အထွက်ဓာတ်ပေါင်းဖိုအကြား ကွာခြားချက်မှာ အဘယ်နည်း။

Sine Wave Filter သည် PWM switching အစိတ်အပိုင်းများကို လျှော့ချရန်နှင့် motor-side waveform အရည်အသွေးကို မြှင့်တင်ရန် LC filtering တည်ဆောက်ပုံကို အသုံးပြုသည်။ အထွက်ဓာတ်ပေါင်းဖိုတစ်ခုသည် အဓိကအားဖြင့် impedance ကို တိုးမြှင့်ပေးပြီး ဗို့အားမြင့်တက်မှုနှုန်းကို လျှော့ချရန် impedance ကို တိုးမြှင့်ပေးသော်လည်း ၎င်းသည် အထွက်လှိုင်းပုံစံကို သိသိသာသာ ပြောင်းလဲခြင်းမရှိပေ။

Q2- ဤထုတ်ကုန်ကို VFD စနစ်တွင် မည်သည့်အချိန်တွင် ထည့်သွင်းသင့်သနည်း။

ရှည်လျားသော မော်တာကြိုးများ၊ ထိလွယ်ရှလွယ် မော်တာများ၊ တင်းကျပ်သော EMC လိုအပ်ချက်များ၊ သို့မဟုတ် PWM ဗို့အားဖိစီးမှုသည် မော်တာယုံကြည်စိတ်ချရမှုကို ထိခိုက်စေနိုင်သည့် စနစ်များပါရှိသော အပလီကေးရှင်းများအတွက် အကြံပြုထားသည်။

Q3: ၎င်းသည် ခရီးဝေးမော်တာကေဘယ်လ်ပလီကေးရှင်းများကို ပံ့ပိုးပေးနိုင်ပါသလား။

ဟုတ်ကဲ့။ စစ်ထုတ်ခြင်းဆိုင်ရာဘောင်များကို ကေဘယ်အလျား၊ မော်တာပါဝါ၊ VFD လက္ခဏာများနှင့် လည်ပတ်မှုအခြေအနေများအလိုက် စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။

Q4: Dufew သည် စိတ်ကြိုက်ဖြေရှင်းချက်များကို ပေးနိုင်ပါသလား။

ဟုတ်ကဲ့။ Dufew သည် ဗို့အားအဆင့်သတ်မှတ်ချက်၊ လက်ရှိစွမ်းဆောင်ရည်၊ ဝန်ဆောင်မှုပေးသည့်အကြိမ်ရေ၊ တပ်ဆင်မှုလိုအပ်ချက်များနှင့် သီးခြားလျှောက်လွှာအခြေအနေများအပေါ် အခြေခံ၍ စိတ်ကြိုက်ဒီဇိုင်းများကို ပံ့ပိုးပေးပါသည်။
