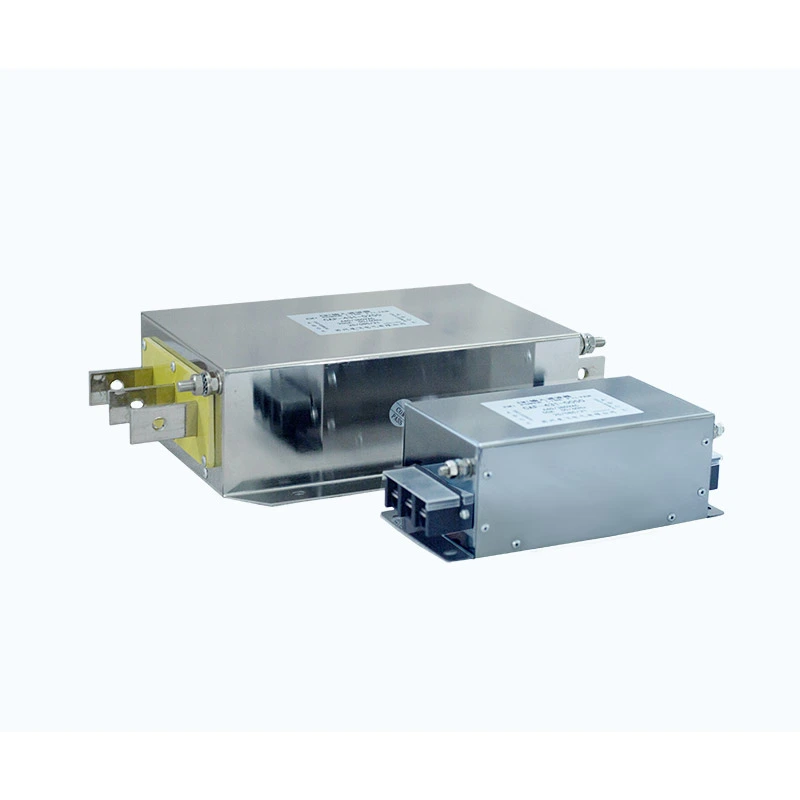

Output Filter

Output Filter ကို VFD အထွက် terminal များနှင့် motor input terminal များကြားတွင် တပ်ဆင်ထားပြီး မော်တာသို့ ပေးပို့သည့် လျှပ်စစ်အချက်ပြမှုများ၏ အရည်အသွေးကို မြှင့်တင်ပေးပါသည်။

Multi-stage filtering circuits များကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော သံလိုက်အစိတ်အပိုင်းများနှင့် ပေါင်းစပ်ခြင်းဖြင့်၊ ၎င်းသည် PWM အင်ဗာတာလည်ပတ်မှုမှ ထုတ်ပေးသော ကြိမ်နှုန်းမြင့်သော switching နှောင့်ယှက်မှုကို လျော့ပါးစေပြီး မော်တာစက်များတွင် လျှပ်စစ်ဖိအားကို လျှော့ချပေးသည်။

ဒီဇိုင်းသည် လျှော့နည်းအောင် ကူညီပေးသည်-

- ကြိမ်နှုန်းမြင့် ဟာမိုနီ အစိတ်အပိုင်းများ

- အမြန်ပြောင်းခြင်းကြောင့် ဖြစ်ပေါ်လာသော ဗို့အား ဆူးများ

- မော်တာလျှပ်ကာပေါ်တွင် dv/dt ဖိအား

- မော်တာကြိုးများမှတဆင့် လျှပ်စစ်သံလိုက်ဝင်ရောက်မှု

လျှပ်ကာစနစ်သည်:

- Line-to-line: 1500VDC/60S

- လိုင်းမှမြေပြင်: 2500VDC / 60S

100MΩ အထက်တွင် ကာရံခံနိုင်ရည်ရှိ၍ 1 မိနစ်အတွက် 1.4 ဆ rated current ၏ ဝန်ပိုနိုင်စွမ်းနှင့် မော်တာကေဘယ်ကြိုးများ မီတာ 400 အကွာအဝေးအထိ အကာအရံများဖြင့် ပံ့ပိုးပေးသောကြောင့် Dufew ဖြေရှင်းချက်များသည် စက်မှုလုပ်ငန်းသုံး drive စနစ်များအတွက် သင့်လျော်ပါသည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

မော်ဒယ်ဖော်ပြချက်

CAF-4 3 2-0600

အဓိက အားသာချက်များ

1. Long Cable Application စွမ်းရည်

ရှည်လျားသော မော်တာကေဘယ်ကြိုးများသည် အားသွင်းလက်ရှိနှင့် ကြိမ်နှုန်းမြင့်စွက်ဖက်မှုကို တိုးမြင့်စေသည့် ဖြန့်ဝေနိုင်သော စွမ်းရည်ကို မိတ်ဆက်ပေးနိုင်သည်။ အကောင်းမွန်ဆုံးသော သံလိုက်ဆားကစ်ဒီဇိုင်းသည် cable capacitance ၏သက်ရောက်မှုကို လျှော့ချပေးသည်၊ အထွက်လှိုင်းပုံစံတည်ငြိမ်မှုကို မြှင့်တင်ပေးပြီး ကြိမ်နှုန်းမြင့်သော ဓါတ်ရောင်ခြည်များကို လျှော့ချပေးကာ၊ Filter ကို အဝေးထိန်းမော်တာ တပ်ဆင်မှုအတွက် သင့်လျော်စေသည်။ ၎င်းသည် မီတာ 400 အထိ အကာအရံကြိုးများ နှင့် မီတာ 300 အထိ အကာအရံမပါသောကြိုးများကို ပံ့ပိုးပေးသည်။

2. ပိုမိုကောင်းမွန်သော မော်တော်လျှပ်ကာအကာအကွယ်

PWM ကူးပြောင်းခြင်းလုပ်ဆောင်ချက်သည် မော်တာအကွေ့အကောက်များပေါ်တွင် လျင်မြန်သောဗို့အားမြင့်တက်မှုနှင့် ကြိမ်နှုန်းမြင့်မားသောဖိအားကို ထုတ်ပေးနိုင်သည်။ အထွက်ဖိုင်ဇကာသည် dv/dt သက်ရောက်မှုနှင့် ဗို့အားမြင့်တက်ဖိစီးမှုတို့ကို လျှော့ချပေးသည်၊ ပဲမျိုးစုံပြောင်းခြင်းကြောင့် ဖြစ်ရသည့် လျှပ်ကာအိုမင်းမှုကို ကန့်သတ်ကာ အလုံးစုံမော်တာဝန်ဆောင်မှု၏ ယုံကြည်စိတ်ချရမှုကို တိုးတက်စေပါသည်။

3. လျှပ်စစ်သံလိုက်ဝင်ရောက်မှုကို လျှော့ချပေးသည်။

Multi-stage filtering ဖွဲ့စည်းပုံသည် ကြိမ်နှုန်းမြင့်သော ကူးပြောင်းခြင်း ဆူညံသံများအပြင် ဘုံမုဒ်နှင့် ကွဲပြားသည့်မုဒ် အနှောင့်အယှက်များကို တားဆီးပေးသည်။ ၎င်းသည် EMC စွမ်းဆောင်ရည်ကို မြှင့်တင်နိုင်ပြီး အရေးကြီးသော ထိန်းချုပ်မှုနှင့် စောင့်ကြည့်ကိရိယာများ တပ်ဆင်ထားသော စနစ်များတွင် ဝင်ရောက်စွက်ဖက်မှုကို လျှော့ချနိုင်သည်။

4. အပိုဆုံးရှုံးမှုနည်းပါးခြင်းဖြင့် မော်တော်စွမ်းဆောင်ရည်ကို ထိန်းသိမ်းပါ။

စစ်ထုတ်ခြင်းဒီဇိုင်းသည် ပုံမှန်မော်တာလည်ပတ်မှုအတွက် လိုအပ်သော အခြေခံကြိမ်နှုန်းစွမ်းအင်ကို ထိန်းသိမ်းထားစဉ်တွင် ကြိမ်နှုန်းမြင့်သော အစိတ်အပိုင်းများကို အဓိကပစ်မှတ်ထားသည်။ ၎င်းသည် တည်ငြိမ်သော မော်တာ ရုန်းအားကို ထိန်းသိမ်းရန်၊ အပိုဆုံးရှုံးမှုများကို လျှော့ချရန်နှင့် ယုံကြည်စိတ်ချရသော စဉ်ဆက်မပြတ်လည်ပတ်မှုကို ပံ့ပိုးပေးသည်။

5. လိုက်လျောညီထွေရှိသော စက်မှုပေါင်းစည်းမှု

ကျစ်လစ်သော ဒီဇိုင်းသည် ဒေါင်လိုက်နှင့် အလျားလိုက် တပ်ဆင်ခြင်း နှစ်မျိုးလုံးကို ပံ့ပိုးနိုင်ပြီး မတူညီသော ကက်ဘိနက် အပြင်အဆင်များကို လိုက်လျောညီထွေဖြစ်စေနိုင်သည်။ သတ်မှတ်ထားသောစက်မှုလုပ်ငန်းအသုံးချပရိုဂရမ်များနှင့် OEM ပရောဂျက်လိုအပ်ချက်များကိုဖြည့်ဆည်းရန်အတွက် စိတ်ကြိုက်ဗို့အားနှင့် လက်ရှိအဆင့်သတ်မှတ်ချက်များကိုလည်း ရရှိနိုင်ပါသည်။

လျှောက်လွှာအခြေအနေများ

Dufew Output Filter သည် မော်တာကြိုးအရှည် 50 မီတာထက်ကျော်လွန်သည့်အပလီကေးရှင်းများအပြင် တိကျမှုမြင့်မားသော servo စက်ကိရိယာများ၊ မော်တာများစွာသော synchronous drive စနစ်များနှင့် ထိခိုက်လွယ်သော စစ်ဆေးရေးကိရိယာများတပ်ဆင်ထားသော ထုတ်လုပ်မှုလိုင်းများအတွက် သင့်လျော်သည်။ မကြာခဏ အရှိန်နှင့် ဘရိတ်အုပ်ရန် လိုအပ်သော ကရိန်းများနှင့် ဆေးထိုးပုံသွင်းကိရိယာများအတွက်လည်း သင့်လျော်သည်။

ပုံမှန်အပလီကေးရှင်းများတွင် စက်မှုအလိုအလျောက်စနစ်၊ CNC စက်ယန္တရားများ၊ ဓာတ်လှေကားများ၊ ဆိပ်ကမ်းကိရိယာများ၊ အထည်အလိပ်စက်ပစ္စည်းများ၊ ဆေးထိုးပုံသွင်းစက်များနှင့် စမ်းသပ်မှုစနစ်များ ပါဝင်သည်။

ရွေးချယ်မှုနှိုင်းယှဉ်

ထုတ်လုပ်မှုစွမ်းရည်နှင့် အရည်အသွေးအာမခံချက်

Dufew Electric သည် စစ်ထုတ်စက်များ၊ ဓာတ်ပေါင်းဖိုများ၊ ဘရိတ်ခံခုခံကိရိယာများနှင့် စိတ်ကြိုက်လျှပ်စစ်ဖြေရှင်းချက်များ အပါအဝင် စက်မှုစွမ်းအင်သုံး အီလက်ထရွန်းနစ်ပစ္စည်းများတွင် အထူးပြုပါသည်။

သံလိုက်အစိတ်အပိုင်းများနှင့် drive system applications များတွင် အင်ဂျင်နီယာအတွေ့အကြုံဖြင့် Dufew သည် မတူညီသော ဗို့အားအဆင့်များ၊ လက်ရှိအတိုင်းအတာများနှင့် တပ်ဆင်မှုလိုအပ်ချက်များအတွက် စိတ်ကြိုက်ဖြေရှင်းချက်များကို ပေးပါသည်။

Dufew ၏ ထုတ်လုပ်မှုစွမ်းရည်များသည် သံလိုက်အစိတ်အပိုင်းများလုပ်ဆောင်ခြင်း၊ တိကျစွာအကွေ့အကောက်များ၊ လျှပ်ကာဖြင့်ကုသခြင်း၊ လျှပ်စစ်ကန့်သတ်ချက်စစ်ဆေးခြင်းနှင့် စွမ်းဆောင်ရည်စမ်းသပ်ခြင်းတို့ကို အကျုံးဝင်စေပြီး တသမတ်တည်းထုတ်လုပ်မှုအရည်အသွေးနှင့် ယုံကြည်စိတ်ချရသောထုတ်ကုန်စွမ်းဆောင်ရည်ကို အာမခံပါသည်။

အရည်အသွေးထိန်းချုပ်မှုတွင် insulation resistance၊ dielectric ခံနိုင်ရည်၊ အပူချိန်မြင့်တက်မှု၊ လျှပ်စစ်စွမ်းဆောင်ရည်နှင့် အသွင်အပြင်စစ်ဆေးခြင်းများ ပါဝင်သည်။ အဆင့်တစ်ခုစီသည် လျှပ်စစ်ဘေးကင်းမှု၊ လည်ပတ်တည်ငြိမ်မှုနှင့် ကုန်ချောထုတ်ကုန်များ၏ အလုံးစုံအရည်အသွေးကို အတည်ပြုရန် ဒီဇိုင်းထုတ်ထားသည်။

Dufew သည် မတူညီသော စက်မှုလိုအပ်ချက်များကို ပြည့်မီရန် OEM ထုတ်လုပ်ရေး၊ စိတ်ကြိုက်ဒီဇိုင်းများ၊ နည်းပညာဆိုင်ရာ စာရွက်စာတမ်းများနှင့် အပလီကေးရှင်းအင်ဂျင်နီယာ ပံ့ပိုးမှုတို့ကို ပံ့ပိုးပေးပါသည်။ အရည်အသွေးစာရွက်စာတမ်းများတွင် ISO အရည်အသွေးစီမံခန့်ခွဲမှုလက်မှတ်၊ CE လက်မှတ်နှင့် ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာများ ပါဝင်သည်။

ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။

Dufew သည် စက်မှုလျှပ်စစ်အစိတ်အပိုင်းများကို ဘေးကင်းစွာ သယ်ယူပို့ဆောင်ရေးအတွက် ပို့ကုန်-စံထုပ်ပိုးမှုကို ကျင့်သုံးသည်။

ထုပ်ပိုးမှုဖြေရှင်းချက်များတွင် ပါဝင်သည်-

- အစိုဓာတ်ကို ခံနိုင်ရည်ရှိအောင် ကာကွယ်ပေးခြင်း။

- Shock-resistant fixation များ

- မော်ဒယ်ကြီးများအတွက် အားဖြည့်သစ်သားအိတ်များ

- ထုတ်ကုန်အမှတ်အသားတံဆိပ်များ

- နည်းပညာဆိုင်ရာစာရွက်စာတမ်းများ

ထုတ်ကုန်တစ်ခုစီသည် ဖောက်သည်လိုအပ်ချက်များနှင့် ကိုက်ညီမှုရှိစေရန် ပို့ဆောင်ခြင်းမပြုမီ စစ်ဆေးစစ်ဆေးပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- output filter နှင့် output reactor အကြား ကွာခြားချက်ကား အဘယ်နည်း။

အထွက်စစ်ထုတ်မှုတစ်ခုသည် အဓိကအားဖြင့် ကြိမ်နှုန်းမြင့်သော အစိတ်အပိုင်းများ ကူးပြောင်းခြင်း အစိတ်အပိုင်းများ၊ PWM နှောင့်ယှက်မှုနှင့် မော်တာဘေးရှိ လျှပ်စစ်သံလိုက်သံလိုက်ဆူညံမှုများကို အဓိက ဦးတည်သည်။ အထွက်ဓာတ်ပေါင်းဖိုသည် အဓိကအားဖြင့် ဗို့အားမြင့်တက်မှုနှုန်းကို လျှော့ချပေးသည်၊ လက်ရှိအကျိုးသက်ရောက်မှုကို ကန့်သတ်ပေးပြီး အထွက်လှိုင်းပုံစံအခြေအနေများကို ပိုမိုကောင်းမွန်စေသည်။

တောင်းဆိုနေသောလျှောက်လွှာများအတွက်၊ သင့်လျော်သောအဖြေသည် ကေဘယ်အလျား၊ မော်တာအမျိုးအစားနှင့် EMC လိုအပ်ချက်များအပေါ် မူတည်သည်။

Q2: ဤဖြေရှင်းချက်သည် မော်တာဆူညံသံကို လျှော့ချနိုင်ပါသလား။

ဟုတ်ကဲ့။ အင်ဗာတာ ခလုတ်ဖြင့် ထုတ်ပေးသော ကြိမ်နှုန်းမြင့် အစိတ်အပိုင်းများကို လျှော့ချခြင်းဖြင့်၊ ၎င်းသည် လျှပ်စစ်သံလိုက် တုန်ခါမှုကို လျော့ကျစေပြီး မော်တာလည်ပတ်မှု အခြေအနေများကို ပိုမိုကောင်းမွန်အောင် ကူညီပေးနိုင်သည်။

Q3- မော်တာကြိုးရှည်များအတွက် စစ်ထုတ်ခြင်းမှာ အဘယ်ကြောင့် အရေးကြီးသနည်း။

ရှည်လျားသောကေဘယ်ကြိုးများသည် ဖြန့်ဝေနိုင်စွမ်းကို တိုးမြင့်စေပြီး ကြိမ်နှုန်းမြင့်မားသော အနှောင့်အယှက်များကို ချဲ့ထွင်နိုင်သည်။ မှန်ကန်သော စစ်ထုတ်ခြင်း သည် ကေဘယ်လ်နှင့်ပတ်သက်သော လျှပ်စစ်ဖိအားကို လျှော့ချပေးပြီး စနစ်တည်ငြိမ်မှုကို တိုးတက်စေသည်။

Q4- Dufew သည် စစ်ထုတ်မှုဖြေရှင်းချက်များကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

ဟုတ်ကဲ့။ Dufew သည် ဖောက်သည်လိုအပ်ချက်အရ ဗို့အားအဆင့်သတ်မှတ်ချက်၊ လက်ရှိစွမ်းဆောင်ရည်၊ စစ်ထုတ်ခြင်းဝိသေသလက္ခဏာများ၊ အတိုင်းအတာနှင့် တပ်ဆင်တည်ဆောက်ပုံအပါအဝင် စိတ်ကြိုက်ဖြေရှင်းချက်များကို ပေးဆောင်သည်။
