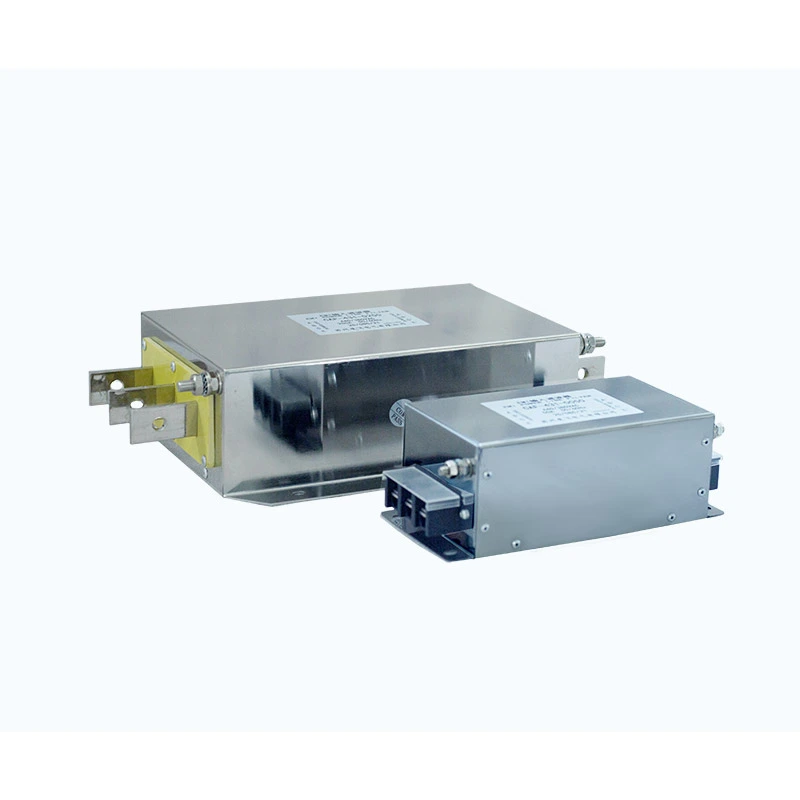

Input Filter

ခေတ်မီစက်မှုလုပ်ငန်း အလိုအလျောက်စနစ်များတွင်၊ VFD နှင့် ပါဝါအီလက်ထရွန်နစ်ပစ္စည်းများသည် လည်ပတ်နေစဉ်အတွင်း ကြိမ်နှုန်းမြင့်သော ဆူညံသံများနှင့် ဟာမိုနစ်အနှောက်အယှက်များကို ထုတ်ပေးပါသည်။ ဤနှောင့်ယှက်မှုများသည် အနီးနားရှိ ထိန်းချုပ်ကိရိယာများ၊ ဆက်သွယ်ရေးစနစ်များ၊ အာရုံခံကိရိယာများနှင့် အခြားအထိခိုက်မခံသည့်ကိရိယာများကို ထိခိုက်စေနိုင်ပါသည်။

Dufew Electric Input Filter ကို ပါဝါထောက်ပံ့ရေးနှင့် VFD သို့မဟုတ် servo drive အဝင် terminal များကြားတွင် အတွဲလိုက် တပ်ဆင်ထားပြီး drive system နှင့် လျှပ်စစ်ကွန်ရက်ကြားတွင် လျှပ်စစ်သံလိုက်ဝင်ရောက်မှု လမ်းကြောင်းများကို လျှော့ချပေးပါသည်။

Filter သည် ကျယ်ပြန့်သော ကြိမ်နှုန်းအကွာအဝေးတစ်လျှောက် ဘုံမုဒ်နှင့် ကွဲပြားသောမုဒ်ကြားဝင်စွက်ဖက်မှုကို ဖိနှိပ်ရန်အတွက် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော သံလိုက်အစိတ်အပိုင်းများ၊ ကာပတ်စီတာများနှင့် အံဝင်ခွင်ကျဖြစ်စေသော ဒီဇိုင်းကို ပေါင်းစပ်ထားသည့် Multi-stage EMC စစ်ထုတ်ခြင်းပုံစံကို လက်ခံပါသည်။

အဓိက ဒီဇိုင်းအင်္ဂါရပ်များ ပါဝင်သည်-

- တည်ငြိမ်စစ်ထုတ်ခြင်းစွမ်းဆောင်ရည်အတွက် ဆုံးရှုံးမှုနည်းပါးသော သံလိုက်အစိတ်အပိုင်းများ

- EMC နှိမ်နင်းမှုအတွက် အကောင်းဆုံးသော ကာပတ်စီတာကွန်ရက်

- အကာအကွယ်စနစ်များနှင့် လိုက်ဖက်မှုရှိစေရန်အတွက် ယိုစိမ့်မှုနည်းပါးသော ဒီဇိုင်း

- စက်မှုပတ်ဝန်းကျင်အတွက်မြင့်မားသော insulation စွမ်းဆောင်ရည်

- ပြောင်းလွယ်ပြင်လွယ် IP00/IP20 တပ်ဆင်မှုပုံစံများ

ယုံကြည်စိတ်ချရသော EMC စွမ်းဆောင်ရည်နှင့် စိတ်ကြိုက်ပြင်ဆင်နိုင်သော လျှပ်စစ်ကန့်သတ်ချက်များနှင့်အတူ၊ Dufew Input Filters များသည် စက်မှုလုပ်ငန်းသုံးအက်ပ်လီကေးရှင်းများတောင်းဆိုရာတွင် စနစ်တည်ငြိမ်မှုကို မြှင့်တင်ပေးပါသည်။

Input Filter သည် VFD စနစ်စွမ်းဆောင်ရည်ကို မည်သို့တိုးတက်စေသနည်း။

1. ဆောင်ရွက်သော လျှပ်စစ်သံလိုက် စွက်ဖက်မှုကို လျှော့ချပါ။

VFD switching devices များသည် ပါဝါကြိုးများမှတဆင့် သွားလာနိုင်ပြီး power grid အတွင်းသို့ ပြန်ပို့နိုင်သော ကြိမ်နှုန်းမြင့် ဆူညံသံများကို ထုတ်ပေးပါသည်။ Filter သည် လုပ်ဆောင်ခဲ့သော ထုတ်လွှတ်မှုများအား လျှော့ချရန်၊ ကြိမ်နှုန်းမြင့်သော အနှောင့်အယှက်များ ထုတ်လွှင့်မှုကို ကန့်သတ်ရန်၊ EMC စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးပြီး အနီးနားရှိ လျှပ်စစ်ပစ္စည်းများအား အနှောင့်အယှက်ဖြစ်စေမှု အနည်းဆုံးဖြစ်အောင် ကူညီပေးသည်။

2. Common-Mode နှင့် Differential-Mode Noise ကို ဖိနှိပ်ပါ။

ကွဲပြားခြားနားသော ဝင်ရောက်စွက်ဖက်မှုလမ်းကြောင်းများသည် မတူညီသော စစ်ထုတ်ခြင်းနည်းလမ်းများ လိုအပ်သည်။ စစ်ထုတ်ခြင်းဖွဲ့စည်းပုံသည် ဓာတ်အားလိုင်းများနှင့် မြေပြင်အကြား ဆူညံသံအတွက် ဘုံမုဒ်ကို ဖိနှိပ်ခြင်းအား ကွဲပြားသောမုဒ်ဖြင့် လျှပ်ကူးပစ္စည်းများကြား အနှောင့်အယှက်ဖြစ်စေရန်အတွက် ကွဲပြားသောမုဒ်ကို ဖိနှိပ်ခြင်းတို့ဖြင့် ပေါင်းစပ်ထားသည်။ ၎င်းသည် ရှုပ်ထွေးသော စက်မှုလုပ်ငန်းပတ်ဝန်းကျင်များတွင် လျှပ်စစ်သံလိုက်လိုက်ဖက်မှုကို မြှင့်တင်ပေးသည်။

3. ပါဝါကွန်ရက်တည်ငြိမ်မှုကို မြှင့်တင်ပါ။

စက်မှုပါဝါကွန်ရက်များသည် ဗို့အားအတက်အကျများ၊ ကူးပြောင်းမှုနှောင့်ယှက်မှုများနှင့် ဟာမိုနစ်ဝင်ရောက်စွက်ဖက်မှုများကြောင့် ထိခိုက်နိုင်သည်။ Drive စနစ်များပေါ်တွင် အဆိုပါ အနှောင့်အယှက်များ၏ သက်ရောက်မှုကို လျှော့ချခြင်းဖြင့်၊ စစ်ထုတ်မှုသည် တည်ငြိမ်သော စက်ကိရိယာများ၏ လည်ပတ်မှုကို ထိန်းသိမ်းရန် ကူညီပေးပြီး အရေးကြီးသော လျှပ်စစ်အစိတ်အပိုင်းများအတွက် ထပ်လောင်းအကာအကွယ်ပေးပါသည်။

4. Long Cable နှင့် Multi-Drive Application များကို ပံ့ပိုးပေးသည်။

ဒရိုက်အများအပြား သို့မဟုတ် မော်တာကေဘယ်ကြိုးရှည်များ စီစဉ်ပေးထားသော စနစ်များတွင် EMC ပြဿနာများ ပိုမိုသိသာလာနိုင်သည်။ ဒီဇိုင်းသည် Multi-drive တပ်ဆင်မှုများ၊ ကြိုးရှည်အသုံးပြုမှုများ၊ သိပ်သည်းဆမြင့်သော ထိန်းချုပ်ရေးဗီဒိုများနှင့် EMC စွမ်းဆောင်ရည် လိုအပ်သည့် စက်မှုလုပ်ငန်းဆိုင်ရာ အလိုအလျောက်စနစ်စနစ်များအတွက် သင့်လျော်သည်။

အဓိက ဒီဇိုင်းအင်္ဂါရပ်များ

အဆင့်သုံးဆင့် EMC Filtering Structure

ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော အဆင့်သုံးဆင့်ဖွဲ့စည်းပုံသည် နိမ့်သော၊ အလယ်အလတ်နှင့် ကြိမ်နှုန်းမြင့်မားသော အပိုင်းအခြားများတစ်လျှောက် လျှော့ချမှုကို ပံ့ပိုးပေးသည်၊၊ မတူညီသော လျှပ်စစ်ဝင်ရောက်စွက်ဖက်မှုအမျိုးအစားများကို လျှော့ချပေးပြီး မတူညီသောလည်ပတ်မှုအခြေအနေများအောက်တွင် ထိရောက်သောစစ်ထုတ်ခြင်းစွမ်းဆောင်ရည်ကို ထိန်းသိမ်းပေးသည်။

Low Leakage Current Design

ယိုစိမ့်မှုကာကွယ်ရေးကိရိယာများနှင့် လိုက်ဖက်ညီမှုကို ထိန်းသိမ်းထားစဉ် မလိုအပ်သော ယိုစိမ့်လျှပ်စီးကြောင်းကို ကန့်သတ်ရန် grounding capacitor ဖွဲ့စည်းပုံကို အကောင်းဆုံးဖြစ်အောင် ပြုလုပ်ထားသည်။ ၎င်းသည် စက်မှုလျှပ်စစ်စနစ်များတွင် တည်ငြိမ်သောလည်ပတ်မှုကို ပံ့ပိုးပေးသည်။

မြင့်မားသောယုံကြည်စိတ်ချရသောလျှပ်ကာစနစ်

လျှပ်ကာစနစ်အား ရေရှည်စက်မှုလုပ်ငန်းသုံးအတွက် ဒီဇိုင်းထုတ်ထားပြီး၊ line-to-line dielectric strength 1500VDC/60S အထိ၊ line-to-ground dielectric strength 2500VDC/60S အထိ၊ နှင့် 1000VDC တွင် insulation resistance ≥100MΩ ပါရှိသည်။

လျှောက်လွှာအခြေအနေများ

Dufew Input Filter ဖြေရှင်းချက်များကို ပိုမိုကောင်းမွန်သော EMC စွမ်းဆောင်ရည်နှင့် လျှပ်စစ်တည်ငြိမ်မှု လိုအပ်သော အပလီကေးရှင်းများတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

ထုတ်လုပ်မှုစွမ်းရည်နှင့် အရည်အသွေးအာမခံချက်

Dufew Electric သည် EMC စစ်ထုတ်မှုများ၊ ဓာတ်ပေါင်းဖိုများ၊ ဘရိတ်ခံခုခံကိရိယာများနှင့် စိတ်ကြိုက်လျှပ်စစ်ဖြေရှင်းချက်များအပါအဝင် စက်မှုစွမ်းအင်သုံး အီလက်ထရွန်းနစ်ပစ္စည်းများတွင် အထူးပြုပါသည်။

ထိန်းချုပ်ထားသော ကုန်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များနှင့် လျှပ်စစ်စွမ်းဆောင်ရည်စမ်းသပ်ခြင်းမှတစ်ဆင့် Dufew သည် စက်မှုလုပ်ငန်းသုံးအသုံးချမှုများအတွက် ယုံကြည်စိတ်ချရသော ထုတ်ကုန်အရည်အသွေးကို အာမခံပါသည်။

အရည်အသွေးထိန်းချုပ်မှုတွင်-

- အစိတ်အပိုင်းများကိုစစ်ဆေးခြင်း။

- လျှပ်စစ်စွမ်းဆောင်ရည်စမ်းသပ်ခြင်း။

- လျှပ်ကာခံနိုင်ရည်စမ်းသပ်ခြင်း။

- ဗို့အားစမ်းသပ်မှုကိုခံနိုင်ရည်ရှိသည်။

- လုပ်ငန်းဆောင်တာစစ်ဆေးခြင်း။

Dufew သည် ၎င်း၏ အရည်အသွေး စီမံခန့်ခွဲမှုစနစ်နှင့် ထုတ်ကုန်စံနှုန်းများကို စဉ်ဆက်မပြတ် တိုးတက်စေသည်။

အသိအမှတ်ပြုလက်မှတ်များနှင့် နည်းပညာဆိုင်ရာစာရွက်စာတမ်းများ ပါဝင်သည်-

- ISO 9001 အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်

- CE လက်မှတ်

- ထုတ်ကုန်စမ်းသပ်မှုအစီရင်ခံစာများ

- စိတ်ကြိုက်နည်းပညာဆိုင်ရာစာရွက်စာတမ်းများ

Dufew သည် ကမ္ဘာလုံးဆိုင်ရာ ဖောက်သည်များအတွက် OEM ထုတ်လုပ်မှု၊ စိတ်ကြိုက်ဒီဇိုင်းများနှင့် အင်ဂျင်နီယာဆိုင်ရာ ပူးပေါင်းဆောင်ရွက်မှုများကို ပံ့ပိုးပေးပါသည်။

ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။

Dufew သည် သယ်ယူပို့ဆောင်ရေးအတွင်း လျှပ်စစ်အစိတ်အပိုင်းများကို ကာကွယ်ရန်အတွက် ပို့ကုန်အသားပေးထုပ်ပိုးမှုဖြေရှင်းချက်များကို ပံ့ပိုးပေးပါသည်။

ထုပ်ပိုးမှုတွင်-

- အစိုဓာတ်ကို ကာကွယ်ပေးခြင်း။

- Shock-resistant fixation များ

- မော်ဒယ်ကြီးများအတွက် အားဖြည့်ထုပ်ပိုးခြင်း။

- ထုတ်ကုန်အမှတ်အသားတံဆိပ်များ

- ပို့ဆောင်မှုနှင့်အတူ နည်းပညာဆိုင်ရာစာရွက်စာတမ်းများ

ဖောက်သည်လိုအပ်ချက်များနှင့် ကိုက်ညီမှုရှိမရှိ သေချာစေရန် စစ်ထုတ်မှုတစ်ခုစီကို မပို့ဆောင်မီ စစ်ဆေးပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- VFD စနစ်ရှိ Input Filter ၏ ရည်ရွယ်ချက်ကား အဘယ်နည်း။

၎င်းသည် VFD လည်ပတ်နေစဉ်အတွင်း ထုတ်ပေးသော လျှပ်စစ်သံလိုက်စွက်ဖက်မှုကို လျှော့ချရန်၊ EMC စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးပြီး ပြင်ပပါဝါအနှောင့်အယှက်များမှ လျှပ်စစ်အစိတ်အပိုင်းများကို ကာကွယ်ပေးသည်။

Q2- ဤ filter ကို မည်သည့်နေရာတွင် တပ်ဆင်သင့်သနည်း။

ပါဝါကွန်ရက်မှတဆင့် ထုတ်လွှင့်မှုကို လျှော့ချရန်နှင့် စနစ်တည်ငြိမ်မှုကို မြှင့်တင်ရန် ပါဝါထောက်ပံ့ရေးနှင့် VFD သို့မဟုတ် servo drive အဝင်ဂိတ်များကြားတွင် တပ်ဆင်ထားသည်။

Q3: Dufew ထုတ်ကုန်များသည် မည်မျှကြိုးအရှည်ကို ပံ့ပိုးပေးနိုင်သနည်း။

တပ်ဆင်မှုအခြေအနေများပေါ်မူတည်၍ Dufew solutions သည် မီတာ 400 အထိ အကာအရံကြိုးများကို မီတာ 300 အထိ ပံ့ပိုးပေးနိုင်ပြီး အကာအရံမပါသော ကေဘယ်များကို မီတာ 300 အထိ ပံ့ပိုးပေးကာ ခရီးဝေးအသုံးပြုမှုများတွင် တည်ငြိမ်သော filtering စွမ်းဆောင်ရည်ကို ထိန်းသိမ်းပေးနိုင်သည်။

Q4- Dufew သည် EMC စစ်ထုတ်ခြင်းဖြေရှင်းချက်များကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

ဟုတ်ကဲ့။ Dufew သည် ဗို့အားအဆင့်သတ်မှတ်ချက်၊ လက်ရှိစွမ်းဆောင်ရည်၊ စစ်ထုတ်ခြင်းဆိုင်ရာ ကန့်သတ်ချက်များ၊ စက်မှုအတိုင်းအတာများနှင့် မတူညီသော လျှောက်လွှာလိုအပ်ချက်များအလိုက် တပ်ဆင်တည်ဆောက်ပုံများ အပါအဝင် စိတ်ကြိုက်ဖြေရှင်းချက်များကို ပံ့ပိုးပေးပါသည်။

Dufew Electric မှ စိတ်ကြိုက် EMC စစ်ထုတ်ခြင်း ဖြေရှင်းချက်

Dufew Electric သည် VFD စနစ်များ၊ ဆာဗိုဒရိုက်များနှင့် စက်မှုလုပ်ငန်းသုံး အလိုအလျောက်စနစ်ဆိုင်ရာ အပလီကေးရှင်းများအတွက် စိတ်ကြိုက် Input Filter ဖြေရှင်းချက်များကို ပံ့ပိုးပေးပါသည်။

ပရော်ဖက်ရှင်နယ် အင်ဂျင်နီယာစွမ်းရည်၊ ယုံကြည်စိတ်ချရသော ကုန်ထုတ်လုပ်မှု လုပ်ငန်းစဉ်များနှင့် တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှုတို့ဖြင့် Dufew သည် သုံးစွဲသူများအား EMC စွမ်းဆောင်ရည်ကို မြှင့်တင်ရန်၊ လျှပ်စစ်ဝင်ရောက်စွက်ဖက်မှုကို လျှော့ချရန်နှင့် တည်ငြိမ်သော ရေရှည်လည်ပတ်မှုကို ရရှိစေရန် ကူညီပေးပါသည်။
