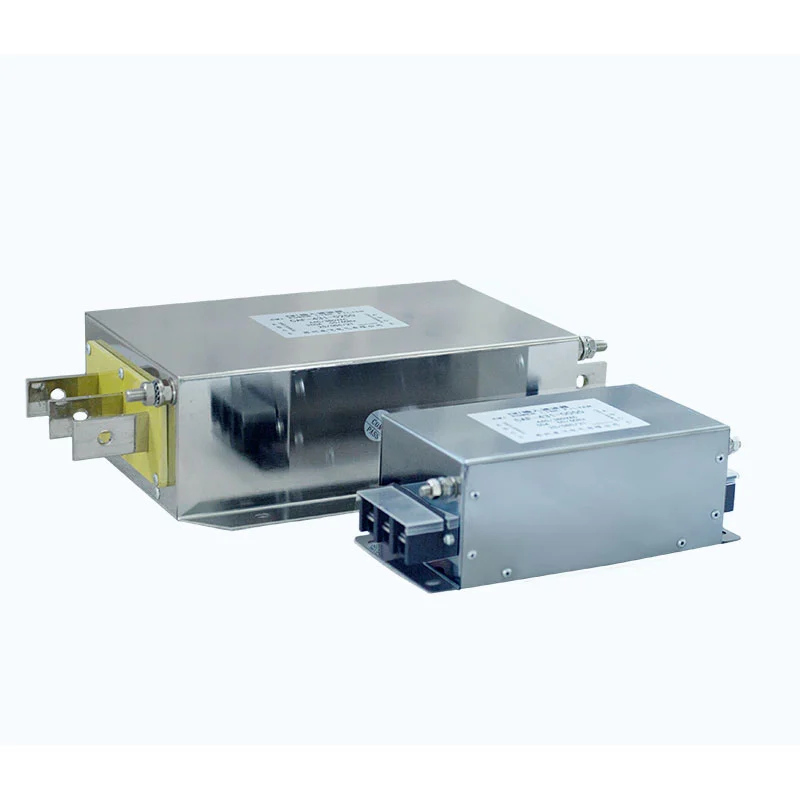

Single-Phase Filter

Dufew Electric Single-Phase Filter သည် ကြိမ်နှုန်းမြင့်မားသော ကူးပြောင်းခြင်းလုပ်ငန်းဆောင်ရွက်စဉ်အတွင်း ပါဝါအီလက်ထရွန်နစ်ပစ္စည်းများမှ ထုတ်ပေးသော လျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှုကို တားဆီးရန် ဒီဇိုင်းထုတ်ထားသည်။

AC power supply နှင့် equipment input terminals (L/N) ကြားတွင် တပ်ဆင်ထားသော filter သည် inductors, capacitors, နှင့် damping components များကို optimized LC filtering network တစ်ခုအဖြစ် ဖန်တီးသည်။ ဆားကစ်သည် ပုံမှန် 50Hz/60Hz ပါဝါ ထုတ်လွှင့်မှုကို ခွင့်ပြုနေစဉ် မလိုလားအပ်သော ကြိမ်နှုန်းမြင့် အနှောင့်အယှက် အချက်ပြမှုများကို မြင့်မားသော impedance ပေးပါသည်။

single-phase VFD စနစ်များ၊ ဆာဗိုဒရိုက်များနှင့် ပါဝါထောက်ပံ့မှုများ ကူးပြောင်းစဉ်အတွင်း၊ ကြိမ်နှုန်းမြင့်သော ကြိုးများမှတဆင့် ပါဝါကြိုးများမှတဆင့် ပျံ့နှံ့နိုင်ပြီး အနီးနားရှိ အီလက်ထရွန်နစ်ပစ္စည်းများကို ထိခိုက်နိုင်သည်။

Filter သည် ထိရောက်စွာ လျှော့ချပေးသည်-

- ဓာတ်အားလိုင်းများကြား ကွဲပြားသောမုဒ် အနှောင့်အယှက်

- ဓာတ်အားလိုင်းများနှင့် မြေပြင်ကြားတွင် ဘုံမုဒ် အနှောင့်အယှက်

- လျှပ်စစ်သံလိုက် ဆူညံသံ ထုတ်လွှင့်ခြင်း။

- EMC နှင့်ပတ်သက်သော စက်ကိရိယာများ ချွတ်ယွင်းမှုအန္တရာယ်များ

ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော ဆားကစ်ဒီဇိုင်းနှင့် အစိတ်အပိုင်းများကို ကိုက်ညီမှုဖြင့် Dufew Single-Phase Filter သည် တည်ငြိမ်သော လျှော့ကျစေသော စွမ်းဆောင်ရည်၊ ထိန်းချုပ်ထားသော ယိုစိမ့်နေသော လျှပ်စီးကြောင်းနှင့် စက်မှုပတ်ဝန်းကျင်တွင် ယုံကြည်စိတ်ချရသော လည်ပတ်မှုကို ပံ့ပိုးပေးပါသည်။

အဆင့်မြင့် EMI နှိမ်နင်းရေးနည်းပညာ

Optimized LC Filtering Circuit

Filter သည် frequency-selective impedance network ကိုဖန်တီးရန်အတွက် inductors၊ capacitors နှင့် damping အစိတ်အပိုင်းများကို ပေါင်းစပ်ထားသည်။

ဒီဇိုင်းသည် ပံ့ပိုးပေးသည်-

- ကြိမ်နှုန်းမြင့် စွက်ဖက်မှု လျှော့နည်းခြင်း။

- အသံအထီးကျန်မှုကို ပိုမိုကောင်းမွန်စေသည်။

- တည်ငြိမ်သောပါဝါဂီယာ

- EMC လိုက်နာမှု စွမ်းဆောင်ရည်ကို မြှင့်တင်ထားသည်။

Common-Mode နှင့် Differential-Mode Noise Suppression

switching devices မှထုတ်ပေးသော လျှပ်စစ်နှောက်ယှက်မှုသည် အများအားဖြင့် ဂီယာလမ်းကြောင်းနှစ်ခုမှတဆင့် ဖြစ်ပေါ်ပါသည်။

Differential-Mode Interference

ဓာတ်အားလိုင်းများကြားတွင် ဖြစ်ပေါ်ပြီး အဓိကအားဖြင့် ဆားကစ်ပြောင်းခြင်းနှင့် ပါဝါကူးပြောင်းခြင်း အစိတ်အပိုင်းများကြောင့် ဖြစ်ပွားခြင်းဖြစ်သည်။

Common-Mode Interference

ဓာတ်အားလိုင်းများနှင့် မြေပြင်ကြားတွင် ဖြစ်ပေါ်ပြီး အရေးကြီးသော ထိန်းချုပ်မှုစနစ်များ၊ ဆက်သွယ်ရေးကိရိယာများနှင့် တိကျမှုတူရိယာများကို ထိခိုက်စေနိုင်သည်။

Dufew သည် အနှောင့်အယှက်မုဒ်နှစ်ခုလုံးကို ဖိနှိပ်ကာ စနစ်တစ်ခုလုံး၏တည်ငြိမ်မှုကို မြှင့်တင်ရန် စစ်ထုတ်သည့်ပတ်လမ်းကို အကောင်းဆုံးဖြစ်အောင် လုပ်ဆောင်သည်။

နည်းပညာဆိုင်ရာ အားသာချက်များ

1. ပိုမိုကောင်းမွန်သော လျှပ်စစ်သံလိုက်သံလိုက်လိုက်ဖက်မှု

Filter သည် အီလက်ထရွန်းနစ်ပစ္စည်းများနှင့် ပါဝါထောက်ပံ့ရေးကွန်ရက်အကြား အနှောင့်အယှက်များ ထုတ်လွှင့်မှုကို လျှော့ချပေးသည်၊၊ လုပ်ဆောင်ခဲ့သော ဓာတ်ငွေ့ထုတ်လွှတ်မှု နည်းပါးခြင်း၊ ပိုမိုကောင်းမွန်သော EMC စွမ်းဆောင်ရည်၊ အနီးနားရှိ စက်ပစ္စည်းများအား အနှောင့်အယှက်ဖြစ်စေခြင်းနှင့် ပိုမိုတည်ငြိမ်သော စနစ်လည်ပတ်မှုကို ပံ့ပိုးပေးပါသည်။

2. Space-Limited Cabinets အတွက် ကျစ်ကျစ်လစ်လစ် ဒီဇိုင်း

Single-phase တည်ဆောက်ပုံသည် ကျစ်လစ်သိပ်သည်းသော လျှပ်စစ်တပ်ဆင်မှုများအတွက် ဒီဇိုင်းထုတ်ထားပြီး အသေးစားတပ်ဆင်မှုခြေရာ၊ ရိုးရှင်းသော L/N ဝါယာကြိုးများနှင့် လိုက်လျောညီထွေရှိသော ကက်ဘိနက်ပေါင်းစပ်မှုတို့နှင့်အတူ ဒီဇိုင်းထုတ်ထားသည်။ ၎င်း၏လက်တွေ့ကျသောဖွဲ့စည်းပုံသည် အစားထိုးခြင်းနှင့် ပုံမှန်ပြုပြင်ထိန်းသိမ်းမှုကိုလည်း လွယ်ကူချောမွေ့စေသည်။

3. ယုံကြည်စိတ်ချရသောစက်မှုလုပ်ငန်းစွမ်းဆောင်ရည်

Dufew သည် စက်မှု automation ပတ်၀န်းကျင်တွင် တည်ငြိမ်သောလည်ပတ်မှုကို ပံ့ပိုးရန်အတွက် ထိန်းချုပ်ထားသော ကုန်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များကို အသုံးပြုပါသည်။ အဓိကထည့်သွင်းစဉ်းစားချက်များတွင် သံလိုက်အစိတ်အပိုင်းရွေးချယ်မှု၊ လျှပ်ကာဖွဲ့စည်းပုံ၊ လျှပ်စစ်ဆိုင်ရာ ကန့်သတ်ချက်စစ်ဆေးခြင်း နှင့် စဉ်ဆက်မပြတ်လည်ပတ်မှုအခြေအနေများအတွက် အပူပိုင်းစွမ်းဆောင်ရည်အကဲဖြတ်ခြင်းများ ပါဝင်သည်။

ရိုးရိုးအပလီကေးရှင်းများ

Dufew Single-Phase Filter သည် ပိုမိုကောင်းမွန်သော EMC စွမ်းဆောင်ရည်နှင့် ပါဝါလိုင်းအနှောင့်အယှက်များကို လျှော့ချရန်လိုအပ်သော အီလက်ထရွန်နစ်ပစ္စည်းများအတွက် သင့်လျော်သည်။

သာမာန်အပလီကေးရှင်းများသည် တည်ငြိမ်သောပါဝါအရည်အသွေးနှင့် ထိရောက်သော EMI ထိန်းချုပ်မှုလိုအပ်သော ပုံမှန်အသုံးအဆောင်ပစ္စည်းများအပြင် ဆေးဘက်ဆိုင်ရာ အီလက်ထရွန်နစ်ပစ္စည်းများ၊ ဓာတ်ခွဲခန်းစနစ်များ၊ အီလက်ထရွန်နစ်ထုတ်လုပ်မှုလိုင်းများနှင့် ဆက်သွယ်ရေးပစ္စည်းများကို အကျုံးဝင်ပါသည်။

စိတ်ကြိုက်ဒီဇိုင်းစွမ်းရည်

မတူညီသော အပလီကေးရှင်းများသည် မတူညီသော စစ်ထုတ်ခြင်းလက္ခဏာများ လိုအပ်သည်။ Dufew Electric သည် အဆင့်သတ်မှတ်ထားသော ဗို့အား၊ အဆင့်သတ်မှတ်ထားသော လက်ရှိ၊ စက်ပစ္စည်းပါဝါလက္ခဏာများ၊ EMC လိုအပ်ချက်များ၊ တပ်ဆင်နေရာနှင့် ပတ်ဝန်းကျင်အခြေအနေများအပေါ် အခြေခံ၍ စိတ်ကြိုက်ဖြေရှင်းချက်များကို ပံ့ပိုးပေးပါသည်။

ရည်ရွယ်ထားသော စက်ကိရိယာများနှင့် လည်ပတ်မှုအခြေအနေများအတွက် သင့်လျော်သော filter configuration တစ်ခုကို ဆုံးဖြတ်ရာတွင် အထောက်အကူဖြစ်စေရန် ထုတ်ကုန်ရွေးချယ်မှု၊ ကန့်သတ်ချက်ကိုက်ညီမှုနှင့် လျှောက်လွှာအကဲဖြတ်ခြင်းတို့ကို အင်ဂျင်နီယာဆိုင်ရာ ပံ့ပိုးမှုတွင် အကျုံးဝင်ပါသည်။

ထုတ်လုပ်မှုစွမ်းရည်နှင့် အရည်အသွေးအာမခံချက်

Dufew Electric သည် EMI စစ်ထုတ်မှုများ၊ ဟာမိုနီစစ်ထုတ်စက်များ၊ ဓာတ်ပေါင်းဖိုများ၊ ဘရိတ်ခုခံကိရိယာများနှင့် စိတ်ကြိုက်လျှပ်စစ်ဖြေရှင်းချက်များ အပါအဝင် စက်မှုစွမ်းအင်သုံး အီလက်ထရွန်းနစ်အစိတ်အပိုင်းများတွင် အထူးပြုပါသည်။ Single-Phase Filter ထုတ်လုပ်မှုအတွက်၊ အဓိကကျသောလုပ်ငန်းစဉ်များတွင် သံလိုက်အစိတ်အပိုင်းများထုတ်လုပ်ခြင်း၊ တိကျစွာတပ်ဆင်ခြင်း၊ လျှပ်စစ်ကန့်သတ်ချက်စစ်ဆေးခြင်း၊ လျှပ်ကာစွမ်းဆောင်ရည်စစ်ဆေးခြင်းနှင့် အပူပိုင်းယုံကြည်စိတ်ချရမှုအကဲဖြတ်ခြင်းတို့ပါဝင်သည်။

အဓိက အရည်အသွေးစစ်ဆေးမှုများ ပါဝင်နိုင်သည်-

- လျှပ်ကာခံနိုင်ရည်စမ်းသပ်ခြင်း။
- Dielectric စမ်းသပ်မှုကိုခံနိုင်ရည်ရှိသည်။
- လျှပ်စစ်စွမ်းဆောင်ရည်စစ်ဆေးခြင်း။
- နောက်ဆုံးအသွင်အပြင်စစ်ဆေးခြင်း။

Dufew Electric သည် ဖောက်သည်လိုအပ်ချက်အရ OEM ထုတ်လုပ်ခြင်း၊ စိတ်ကြိုက်စစ်ထုတ်ခြင်းဖြေရှင်းချက်၊ နည်းပညာပိုင်းဆိုင်ရာ ပံ့ပိုးကူညီမှုနှင့် ဖောက်သည်လိုအပ်ချက်အရ စက်မှုစီမံကိန်းပူးပေါင်းဆောင်ရွက်ခြင်းတို့ကို ပံ့ပိုးပေးပါသည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

Single-Phase Filter နှင့် Three-Phase Filter

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ဘယ်ကိရိယာက Single-Phase Filter လိုအပ်သလဲ။

Single-Phase Filter ကို single-phase VFD စနစ်များ၊ servo drives၊ switching power supply၊ UPS စနစ်များ၊ စက်မှုထိန်းချုပ်ကိရိယာများနှင့် EMI ဖိနှိပ်မှုလိုအပ်သော အခြားသော အီလက်ထရွန်နစ်ပစ္စည်းများအတွက် အသုံးများသည်။

Q2- EMI filter ကို မည်သည့်နေရာတွင် တပ်ဆင်သင့်သနည်း။

ပါဝါထောက်ပံ့ရေးနှင့် စက်ပစ္စည်းကိရိယာများကြားရှိ AC ပါဝါအဝင်အခြမ်းတွင် ဇကာကို တပ်ဆင်သင့်သည်။ မှန်ကန်သော တပ်ဆင်ခြင်းသည် စက်မှထုတ်ပေးသော ပါဝါလိုင်းသို့ ပြန်မလာစေရန် အနှောင့်အယှက်များကို တားဆီးပေးပါသည်။

Q3- ဒီ filter ကို အင်ဗာတာ အထွက်ဘက်ခြမ်းမှာ သုံးနိုင်ပါသလား။

နံပါတ်၊ အဝင်-အခြမ်း EMI စစ်ထုတ်ခြင်းများသည် ဓာတ်အားလိုင်းအနှောင့်အယှက်များကို နှိမ်နင်းရန်အတွက် ဒီဇိုင်းထုတ်ထားသည်။ VFD အထွက်အပလီကေးရှင်းများသည် သီးခြားအထွက်စစ်ထုတ်မှုများ၊ sine wave filter သို့မဟုတ် dv/dt စစ်ထုတ်မှုများ လိုအပ်သည်။

Q4- မှန်ကန်သော filter model ကို မည်သို့ရွေးချယ်သင့်သနည်း။

ရွေးချယ်မှုတွင် အဆင့်သတ်မှတ်ထားသော ဗို့အား၊ လည်ပတ်နေသော လက်ရှိ၊ စက်ပစ္စည်းအမျိုးအစား၊ EMC လိုအပ်ချက်များ၊ တပ်ဆင်မှုပတ်ဝန်းကျင်နှင့် အစိုးရအဖွဲ့နေရာတို့ကို ထည့်သွင်းစဉ်းစားသင့်သည်။ Dufew သည် အမှန်တကယ်လျှောက်လွှာအခြေအနေများအပေါ်အခြေခံ၍ စိတ်ကြိုက်အကြံပြုချက်များကို ပေးပါသည်။
